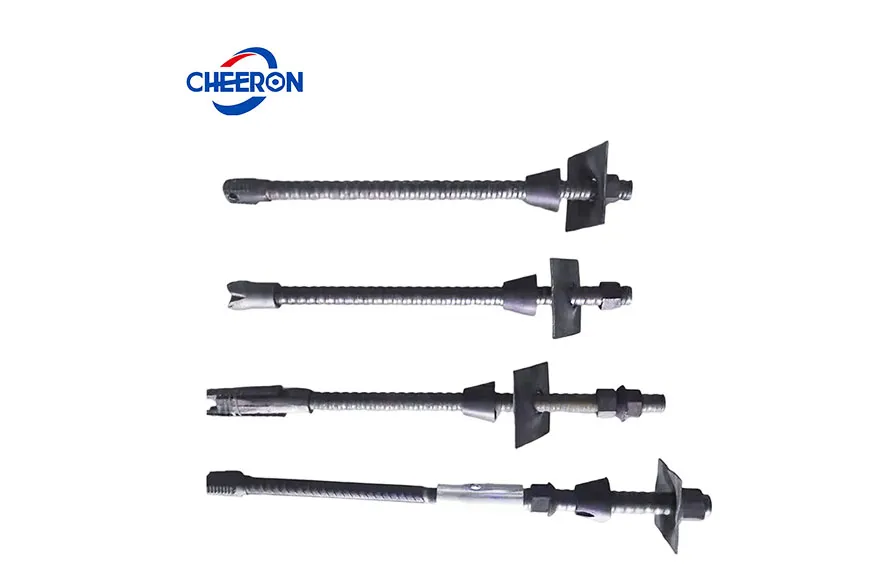

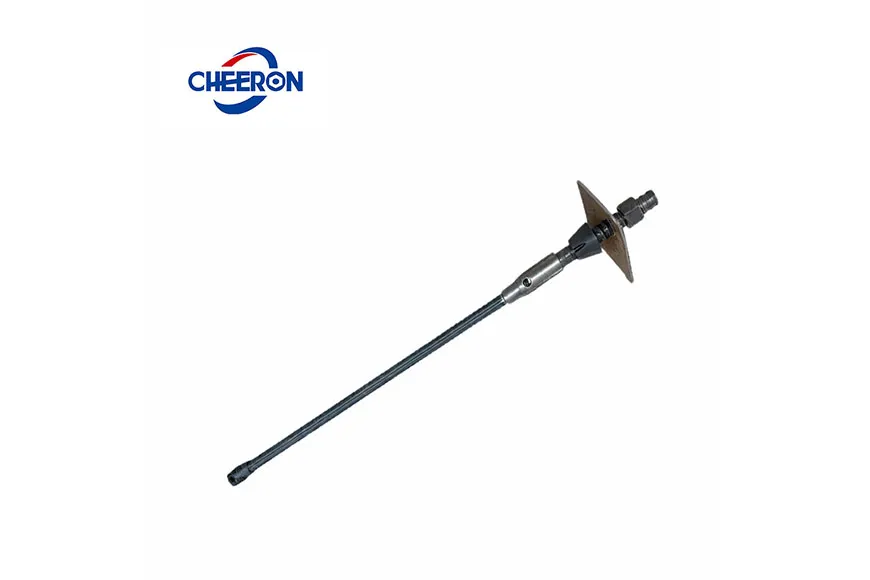

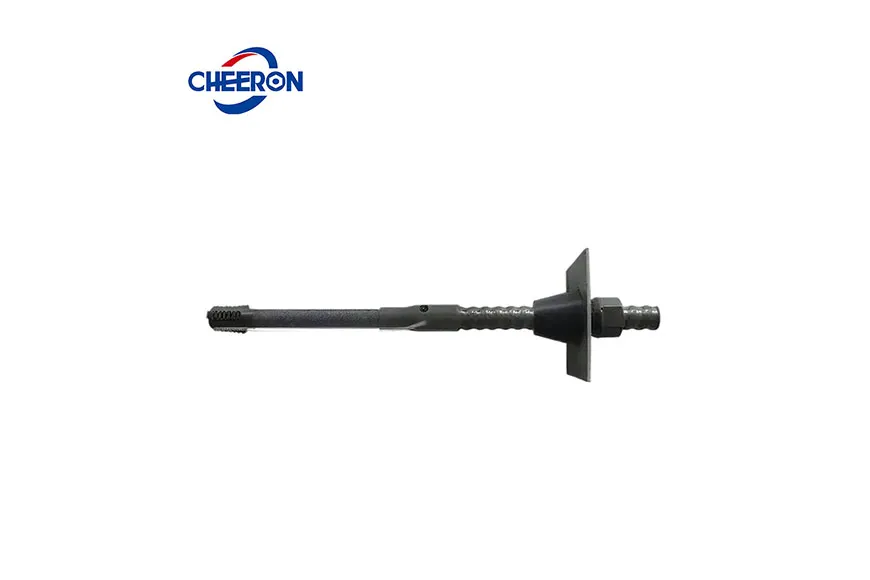

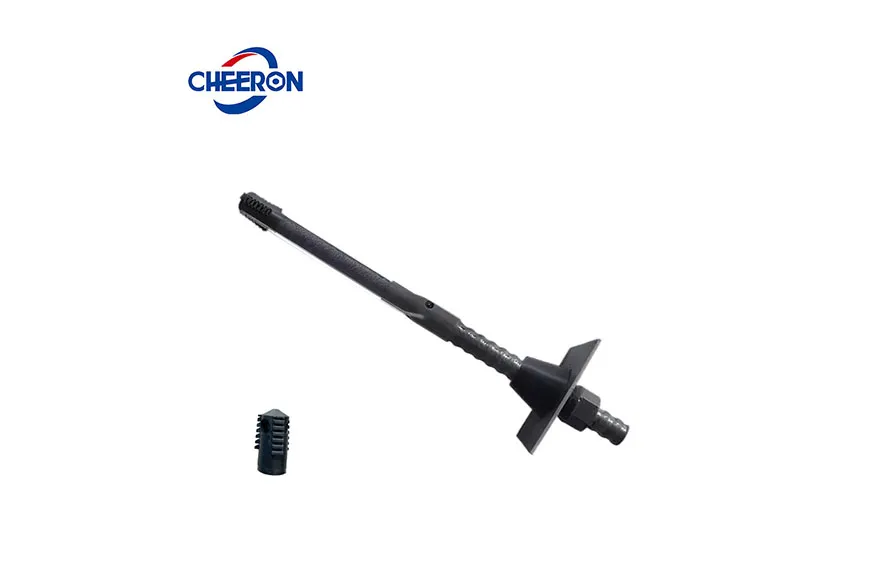

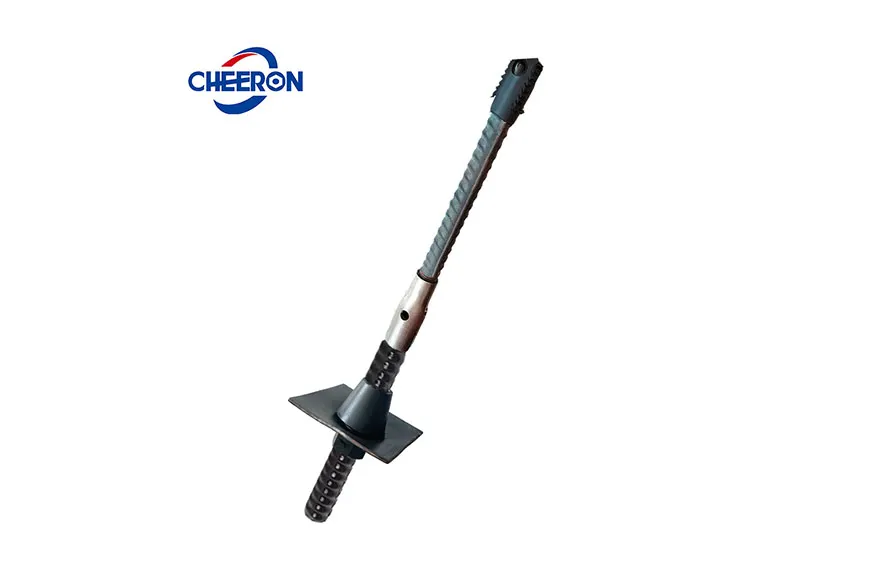

El anclaje combinado CHEERON está compuesto por un cuerpo de perno de anclaje de roca conectado a las barras de refuerzo a través de un manguito de conexión. Basado en los pernos de anclaje comunes, se realiza un diseño extendido para resolver los problemas de transporte y uso causados por pernos de anclaje excesivamente largos en aplicaciones prácticas. Este perno de anclaje hueco combinado se fundamenta en las ventajas de los pernos de anclaje huecos de inyección, los pernos de anclaje huecos autorroscantes y los pernos de anclaje huecos de casquillo expansivo, pudiendo lograr buenos beneficios económicos y una alta eficiencia de construcción en aplicaciones prácticas.
| Perno de anclaje hueco combinado | Barra de refuerzo | Cuerpo de varilla hueca | ||||||||||
| Diámetro | Límite de fluencia | Resistencia máxima | Fuerza de fluencia | Fuerza máxima | Elongación después de la fractura | Diámetro | Límite de fluencia | Resistencia máxima | Fuerza de fluencia | Fuerza máxima | Elongación después de la fractura | |
| No menos de | No menos de | |||||||||||
| 20mm | 335MPa | 455MPa | 105kN | 142kN | 17% | 30mm | 325MPa | 490MPa | 106kN | 160kN | 21% | |
| 20mm | 400MPa | 540MPa | 126kN | 170kN | 16% | 30mm | 127kN | 192kN | ||||
| 22mm | 335MPa | 455MPa | 127kN | 172kN | 17% | |||||||
| 25mm | 335 | 455MPa | 164kN | 223kN | 17% | 32mm | 159kN | 240kN | ||||

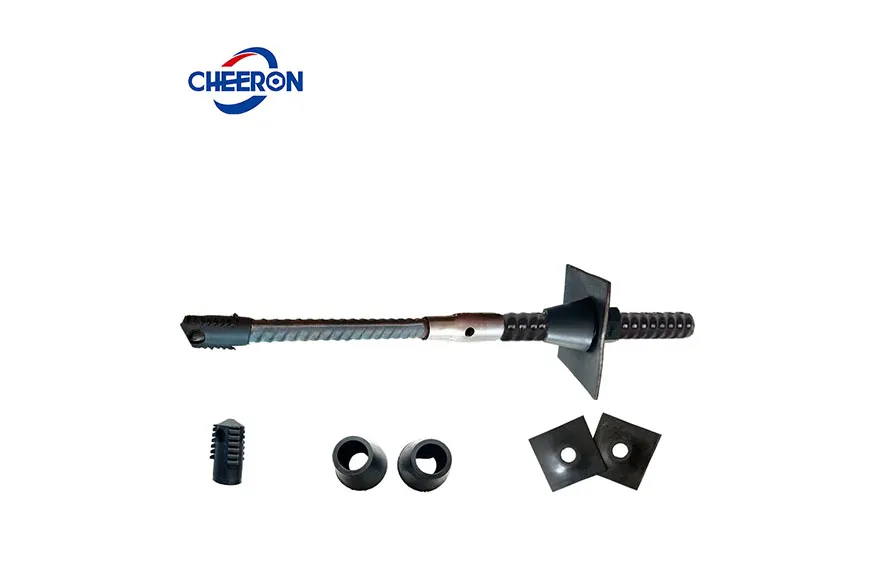

Un perno de anclaje compuesto por un cuerpo de perno de anclaje hueco, barras de refuerzo, manguitos de conexión, arandelas, tuercas, topes, cabezas de anclaje, tuberías de escape, etc.
La conexión entre el manguito de conexión y el cuerpo del perno de anclaje hueco y las barras de refuerzo adopta una conexión mecánica de rosca recta, y se proporciona una salida de lechada en el manguito de conexión.
Las barras se pueden cortar en el sitio y extenderse conectando con manguitos. La longitud de las barras de anclaje puede alcanzar 20 metros o más.
CHEERON ofrece varios tipos de manguitos para pernos de anclaje (como pernos de anclaje huecos para inyección, pernos de anclaje autoperforantes para roca, pernos de anclaje de concha expansiva para roca, etc.), y los manguitos de conexión tienen la misma resistencia a la tracción diseñada que el cuerpo del perno de anclaje.

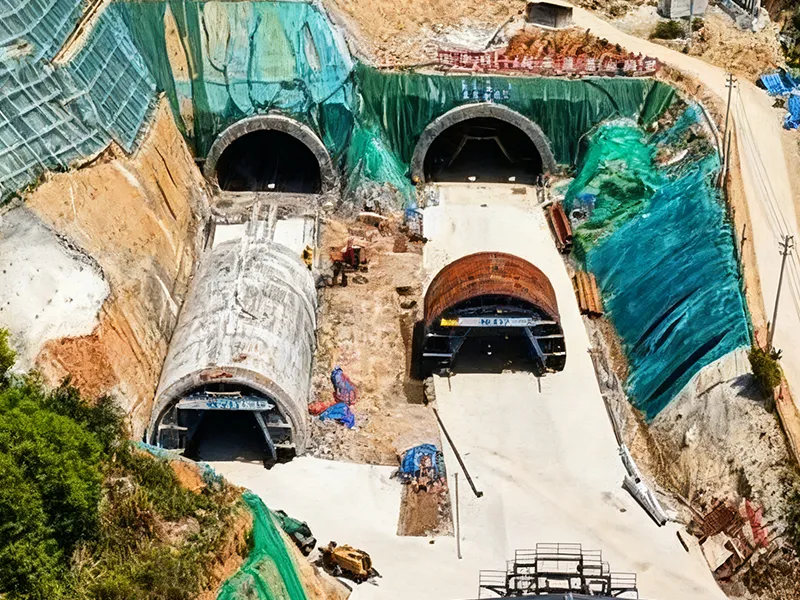

Apoyo a proyectos subterráneos.

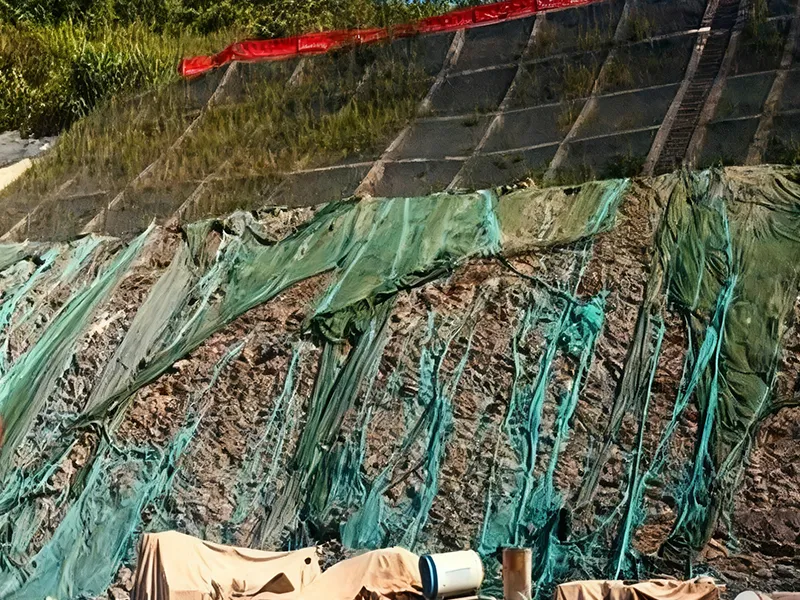

Refuerzo de masas rocosas inestables en pendientes.

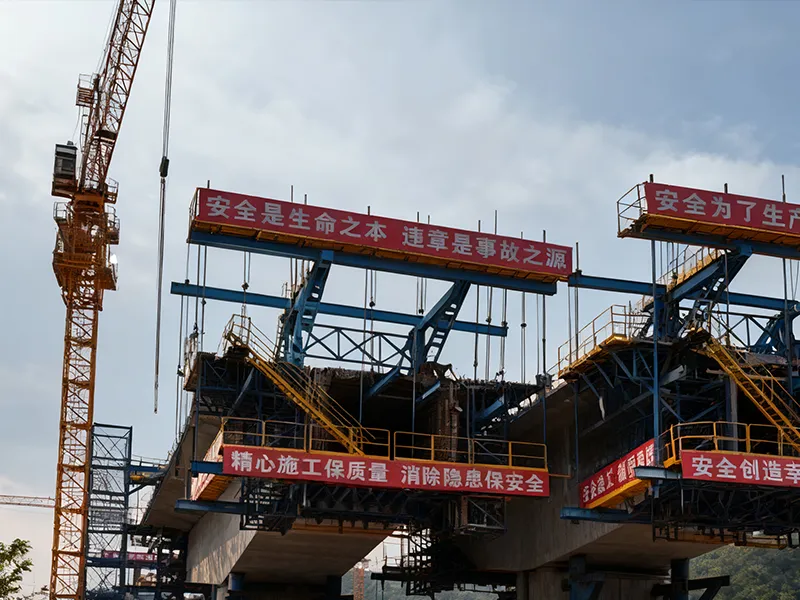

Refuerzo general de la masa del suelo.
