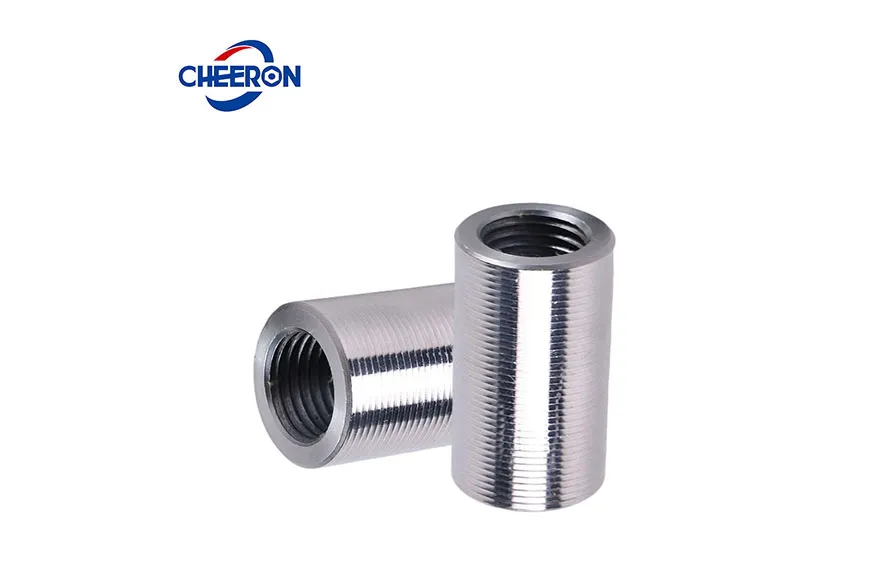

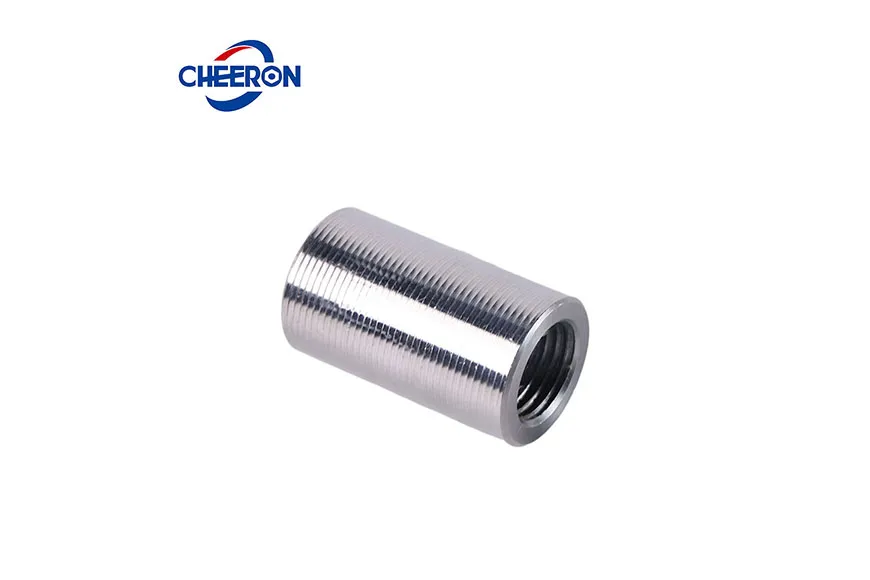

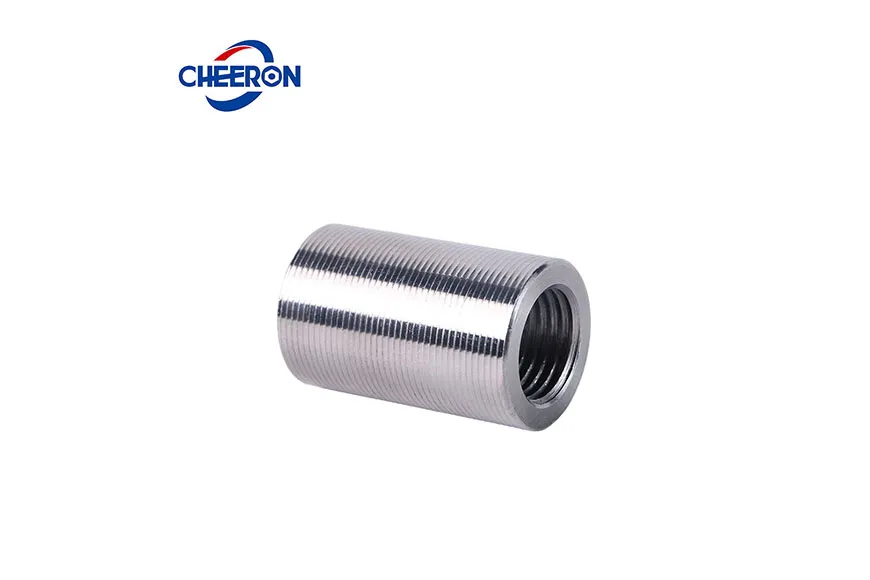

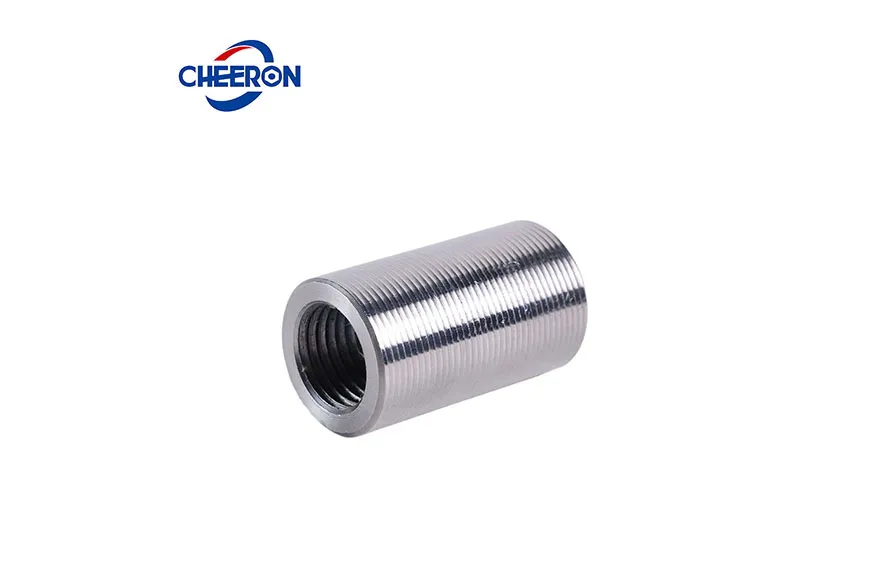

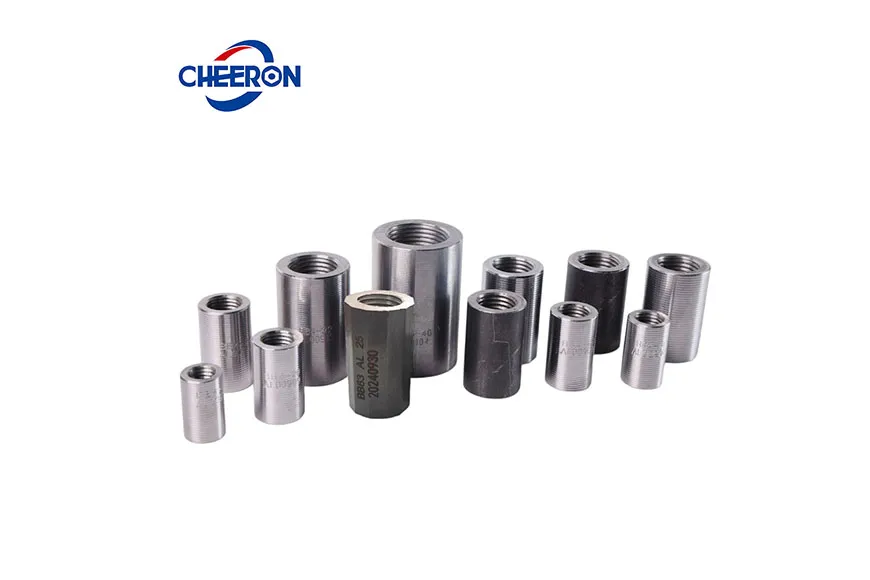

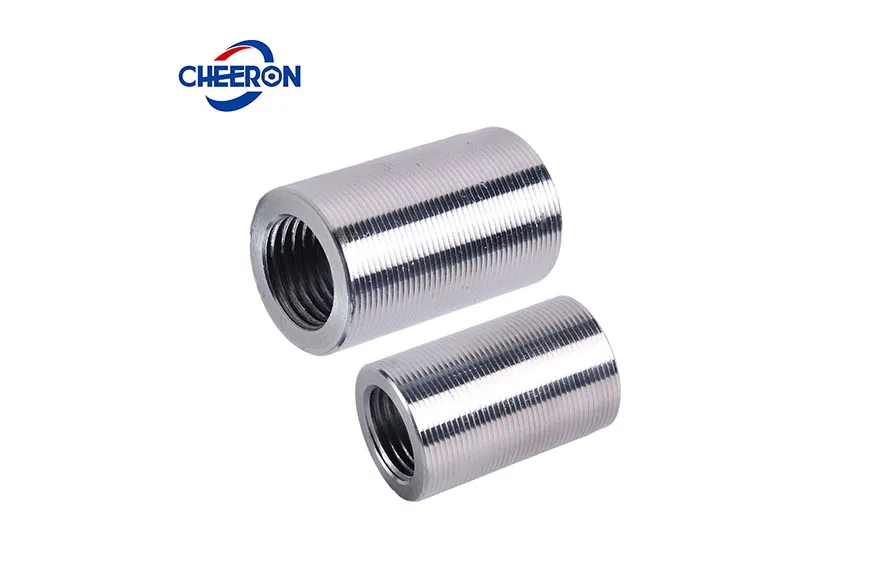

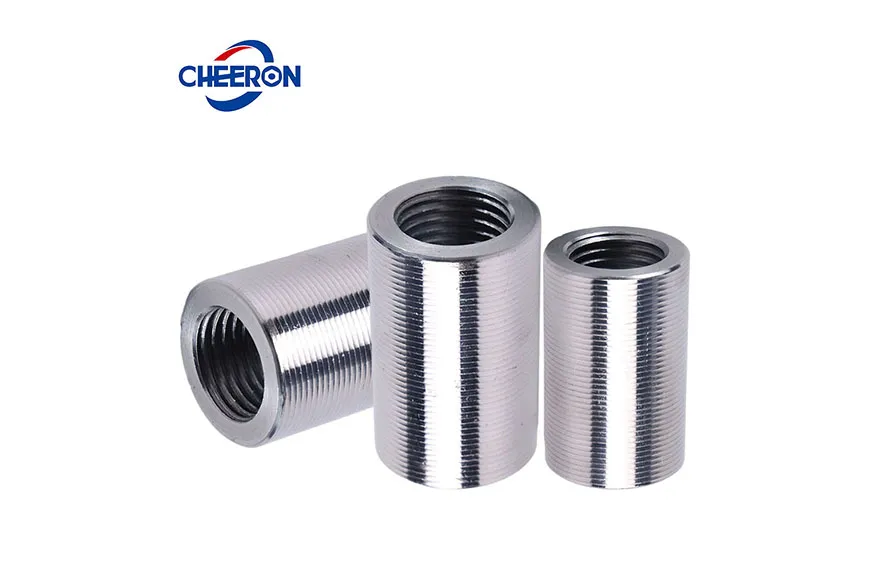

El sistema de conexión mecánica para barras de refuerzo es la tecnología de tercera generación para uniones de barras de refuerzo, después del atado y la soldadura. El sistema de conexión de rosca recta laminada es un tipo de conexión mecánica para barras de refuerzo. El manguito de conexión de rosca recta laminada con eliminación de nervaduras integra la eliminación de nervaduras y el laminado. Presenta una alta precisión en las roscas formadas y una larga vida útil del rodillo de laminado. Actualmente, es la tecnología predominante para las conexiones de manguitos de rosca recta.
| Diámetro de la barra mm | Diámetro exterior (mm) | Longitud (mm) | ||
| Nivel de resistencia de la barra ≤400 | Nivel de resistencia de la barra 500 | Nivel de resistencia de la barra ≤400 | Nivel de resistencia de la barra 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Las conexiones de manguito roscado se pueden usar en obra para conectar barras corrugadas roscadas de 12 a 50 mm (#4 a #14) verticales, horizontales o en cualquier ángulo de inclinación de HRB, TMT y otros grados de alta resistencia.
La resistencia de la conexión es alta, y la resistencia a la tracción de la unión es equivalente a la del material base. Las propiedades mecánicas cumplen con los requisitos sísmicos de las estructuras de edificación.
Fabricado con acero de alta calidad 45c/40cr, el equipo CNC cuenta con una alta precisión de ajuste de rosca, reduciendo los riesgos de calidad.
No se ve afectado por entornos de baja temperatura en altitud y humedad, no presenta defectos de zona afectada por el calor y mejora la eficiencia de la construcción.
Aplicación: Las conexiones de rosca recta son adecuadas para aplicaciones a gran escala debido a su alta eficiencia y rentabilidad. Es aplicable a partes portantes como vigas, columnas y muros de edificios de gran altura, puentes e infraestructuras grandes para resistencia sísmica.
Método de construcción: El proceso de desbarbado de nervaduras se realiza utilizando una máquina desbarbadora y roscadora. Primero, se desbarban y cortan las nervaduras longitudinales y transversales de las uniones de las barras de acero para que los diámetros de las columnas de las barras de acero alcancen el mismo tamaño antes del roscado, y luego se laminan en roscas rectas. Finalmente, se utiliza un manguito de rosca recta especialmente diseñado para la conexión. Los pasos de construcción son los siguientes:

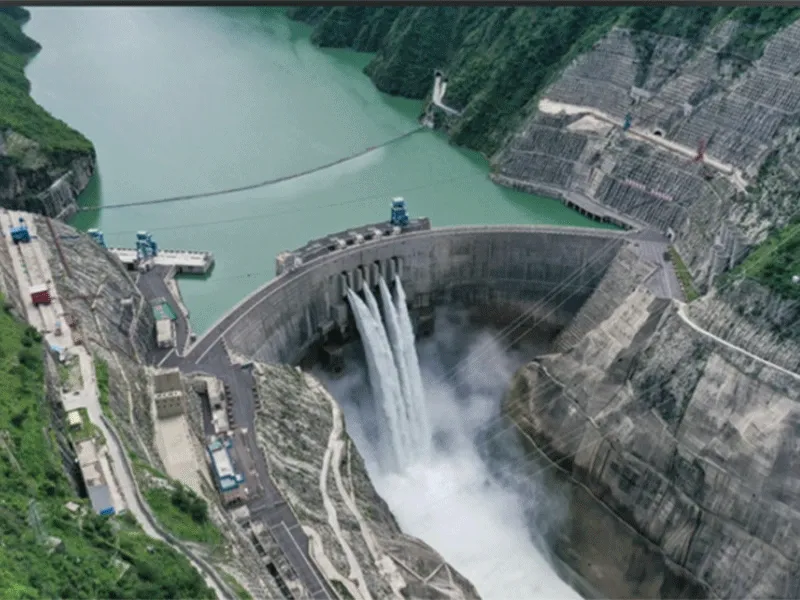

En proyectos hidroeléctricos de gran escala, los pozos verticales y los pozos inclinados suelen soportar altas tensiones, cargas complejas y entornos adversos. La tecnología de conexión mediante manguito roscado recto acanalado posee una resistencia, precisión y durabilidad extremadamente altas, por lo que es una de las soluciones preferidas para las conexiones de barras de refuerzo en pozos verticales y pozos inclinados.

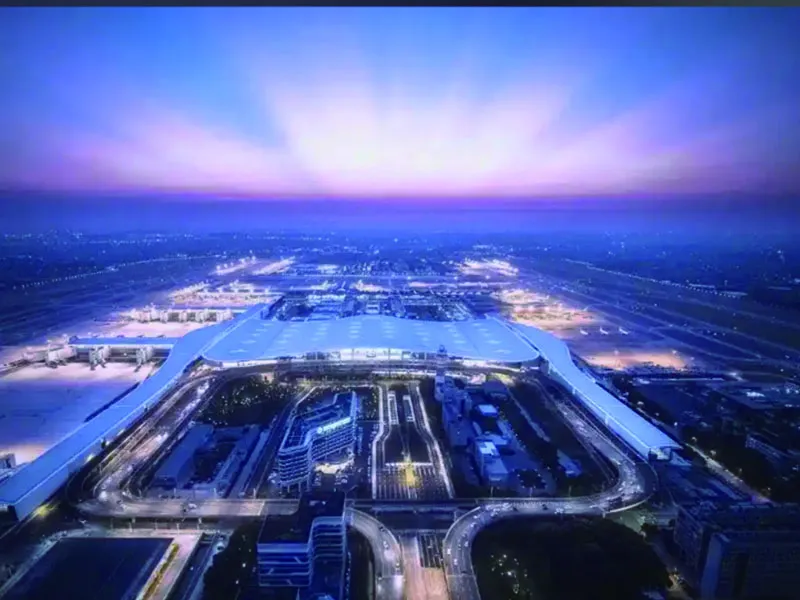

Los aeropuertos implican grandes instalaciones como terminales, pistas y plataformas, con una gran cantidad de barras de acero utilizadas y nodos complejos (como vigas de gran luz y columnas, cimentaciones de losa gruesa), además de altos requisitos sísmicos. La conexión de manguito roscado recto con nervaduras garantiza la resistencia y ductilidad de los nodos de conexión.

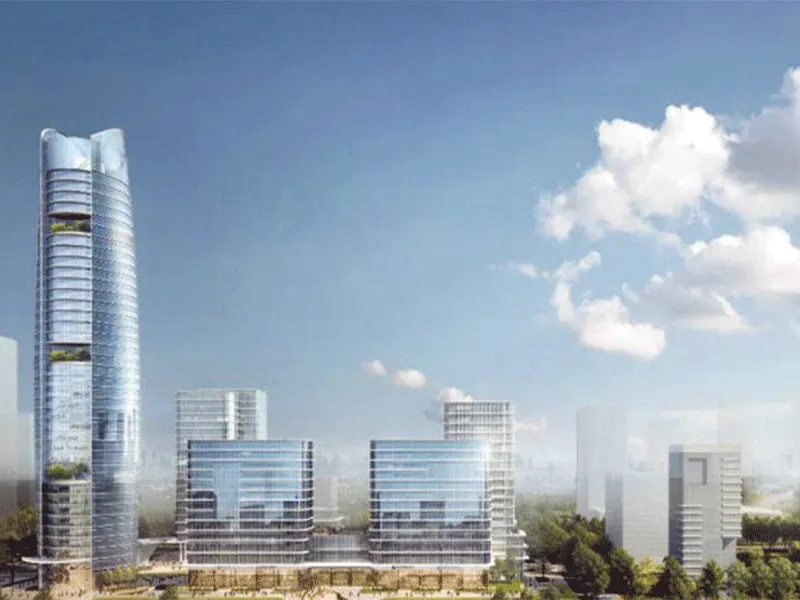

En edificios superaltos, la construcción de conexiones de las barras principales verticales de los muros de corte de núcleo tubular, las barras longitudinales de las columnas de pórtico y las barras principales de vigas de gran luz, etc., debe considerar exhaustivamente la seguridad estructural y el rendimiento sísmico. Los manguitos de rosca recta garantizan eficazmente la estabilidad y seguridad de las conexiones de barras de acero en edificios superaltos.
