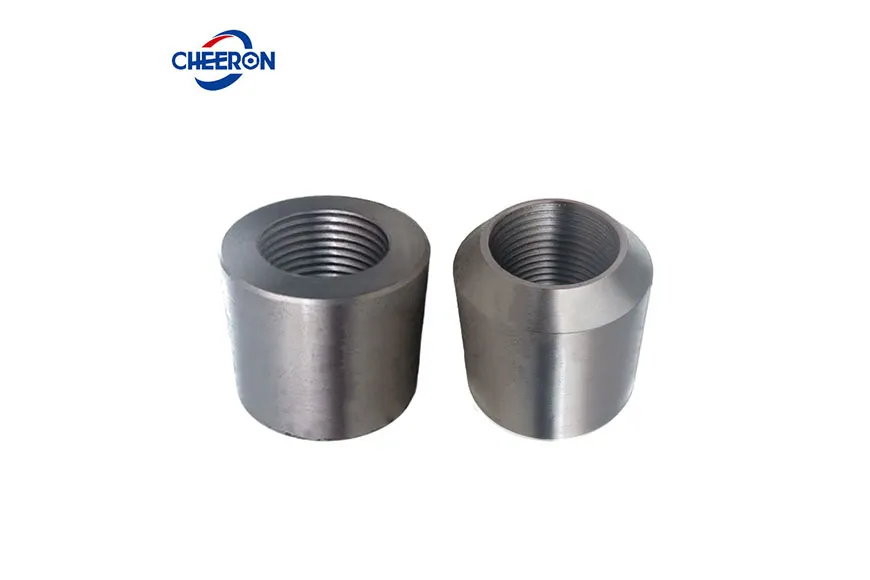

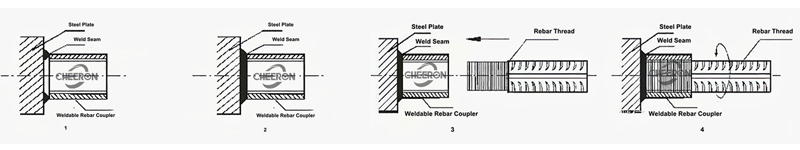

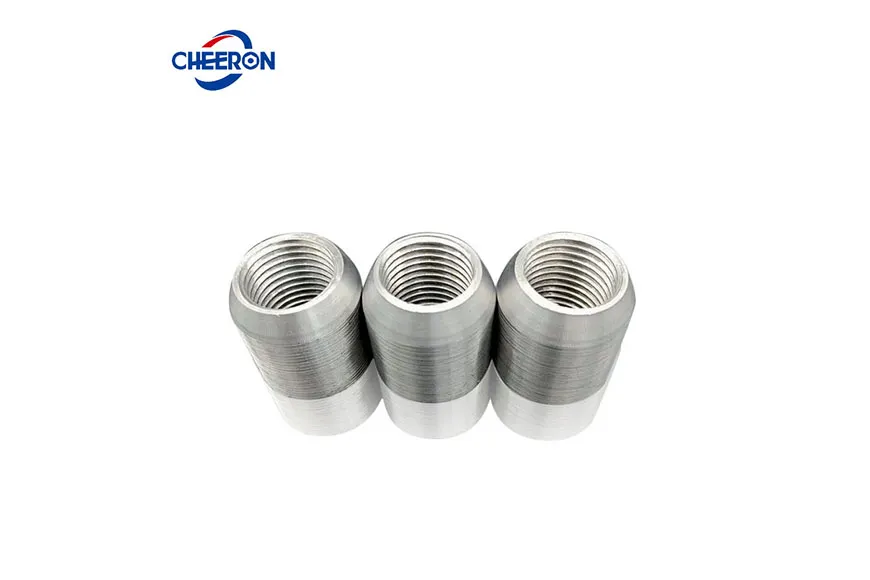

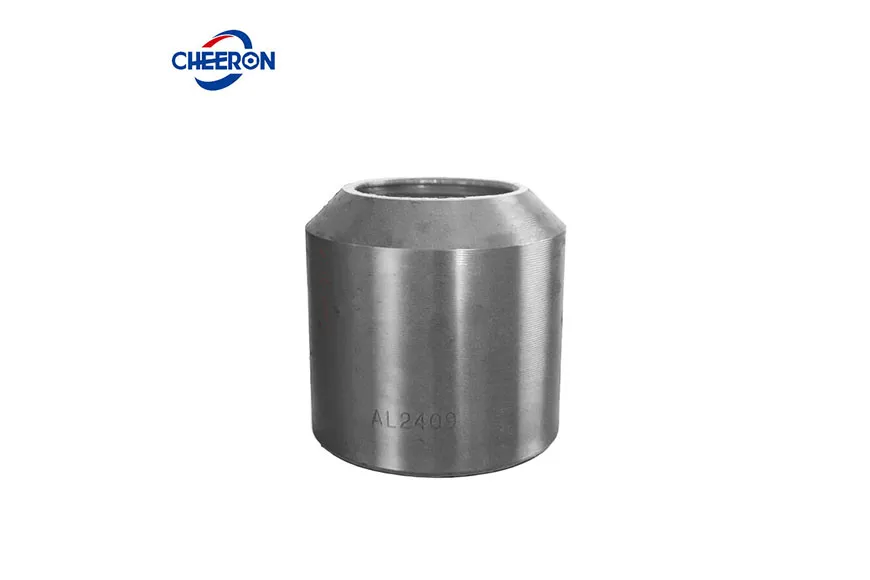

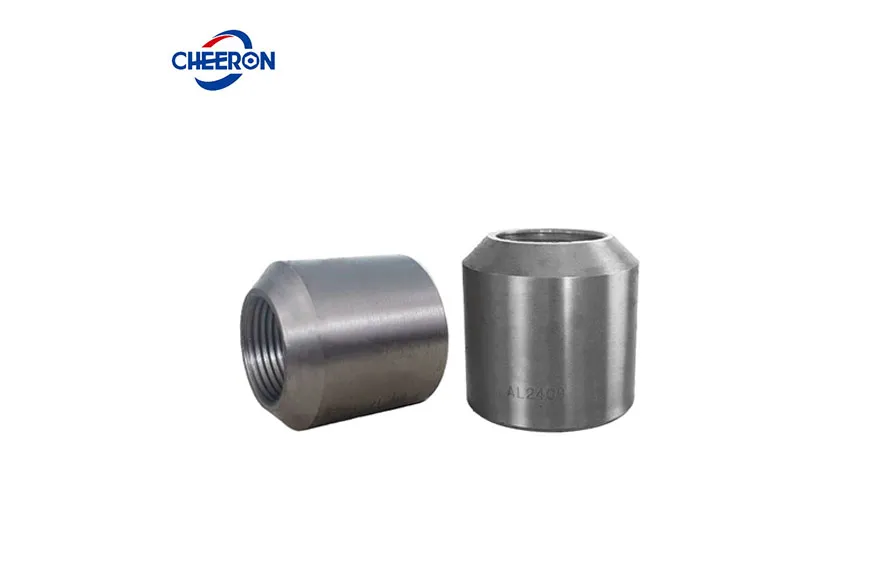

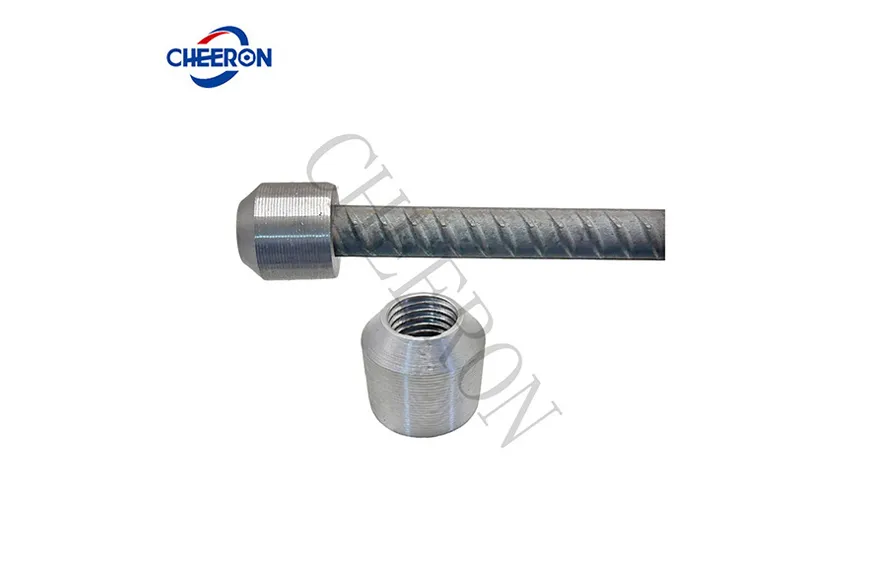

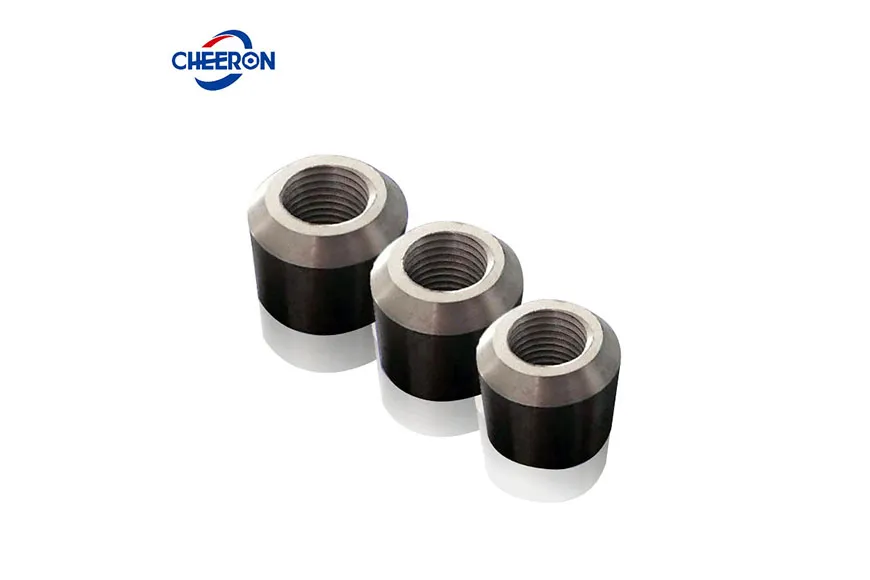

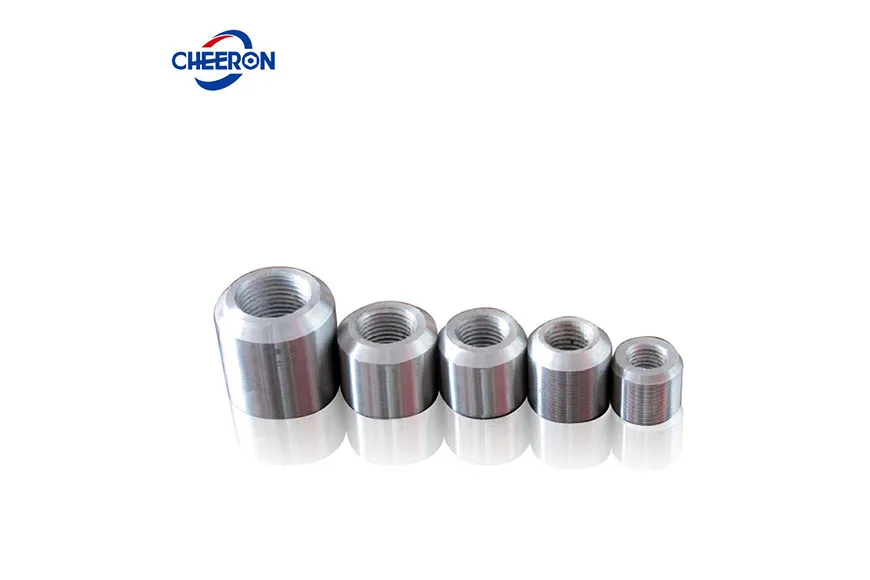

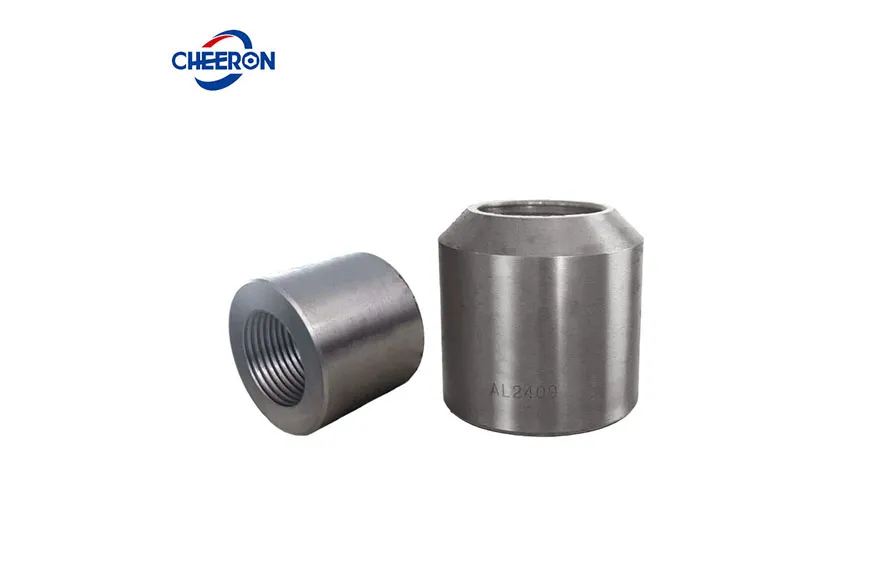

Un acoplador de barras de refuerzo soldable es un manguito roscado interno con un extremo cilíndrico y el otro extremo cónico. En la construcción de la conexión, primero suelde un extremo de la forma cónica a la parte de conexión, y luego atornille el otro extremo de la barra de refuerzo de rosca recta para completar la conexión de la barra de refuerzo.
 | ||||
| Dimensión | Longitud del Acoplador | Longitud de la Barra Roscada | Longitud de la Rosca Interna del Manguito Interno | Longitud de la Barra Roscada del Manguito Interno |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
La realización de la conexión mixta de barra de refuerzo con extremo roscado y estructuras de acero ha ampliado el alcance de aplicación.
El extremo soldado proporciona una resistencia de conexión adicional.
El conector está fabricado en acero S45C / 40Cr, asegurando la resistencia de la parte soldada y la fiabilidad de la conexión roscada.
Aplicación
Los acopladores roscados soldados se utilizan para métodos de conexión mecánica entre barras de refuerzo y estructuras de acero, como vigas de acero o columnas de acero. Un extremo de este conector es roscado y el otro extremo está diseñado para ser soldable a placas de acero u otras estructuras de acero. Por ejemplo: Los pilares de un puente se conectan a las vigas de acero.
Notas
El proceso de soldadura debe cumplir con las normas para evitar defectos de soldadura que afecten la resistencia de la conexión.
Es necesario asegurar la compatibilidad entre el extremo roscado y la barra de refuerzo.
