La barra con cabeza, también ampliamente conocida como placas de anclaje para barras roscadas, representa un método innovador y altamente eficiente de anclaje mecánico en estructuras de concreto modernas. Esta tecnología ofrece beneficios significativos en comparación con las técnicas tradicionales de anclaje de barras de refuerzo. En concreto, la adopción de este sistema de anclaje mecánico dentro de juntas complejas simplifica drásticamente el detallado de las barras y su instalación en obra. Al reemplazar las engorrosas barras con ganchos, mitiga eficazmente la congestión de acero y las dificultades asociadas al amarre de acero densamente empaquetado. Además, el uso de placas de anclaje mejora inherentemente el rendimiento estructural del nudo de conexión y, de manera crítica, optimiza la calidad del vertido y consolidación del concreto, garantizando una mayor durabilidad a largo plazo e integridad estructural.
| Especificaciones | Tamaño (Diámetro*Grosor) | Paso | Peso (kg) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

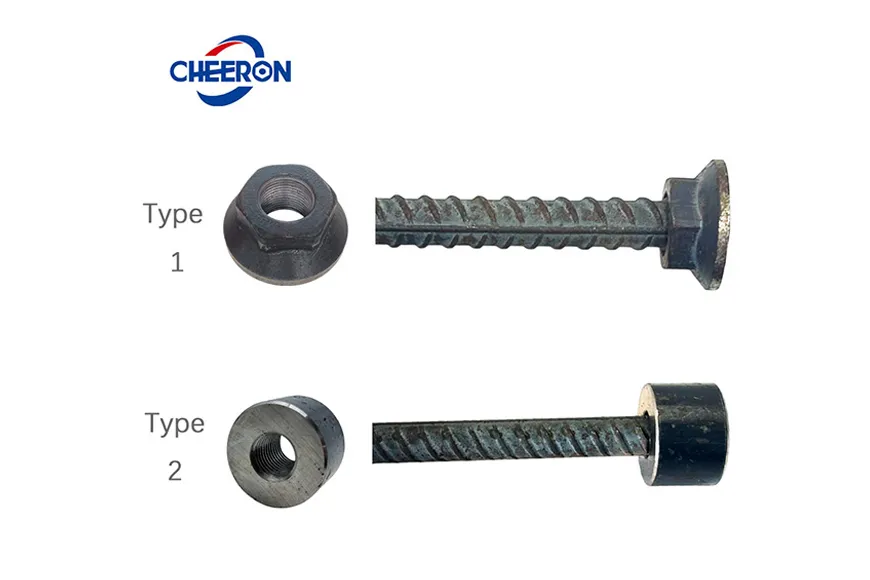

Tipo 1:

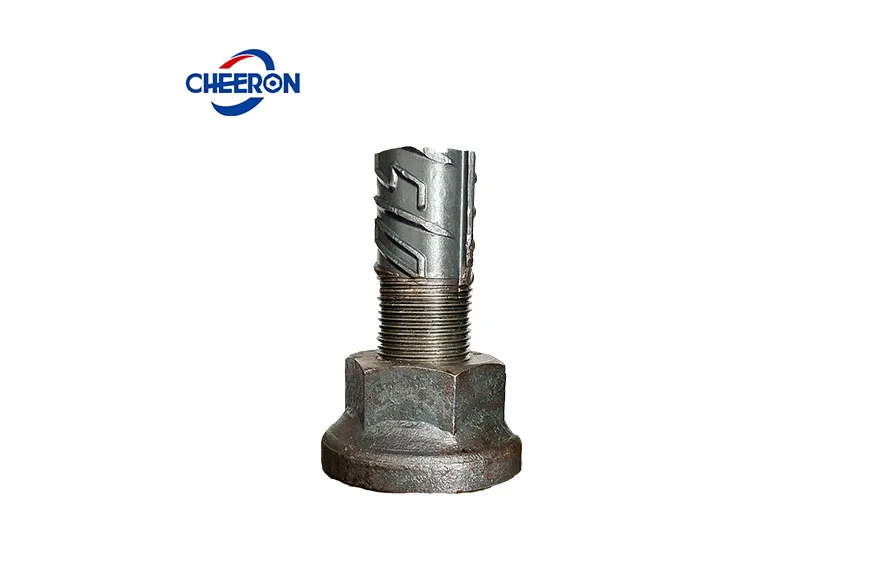

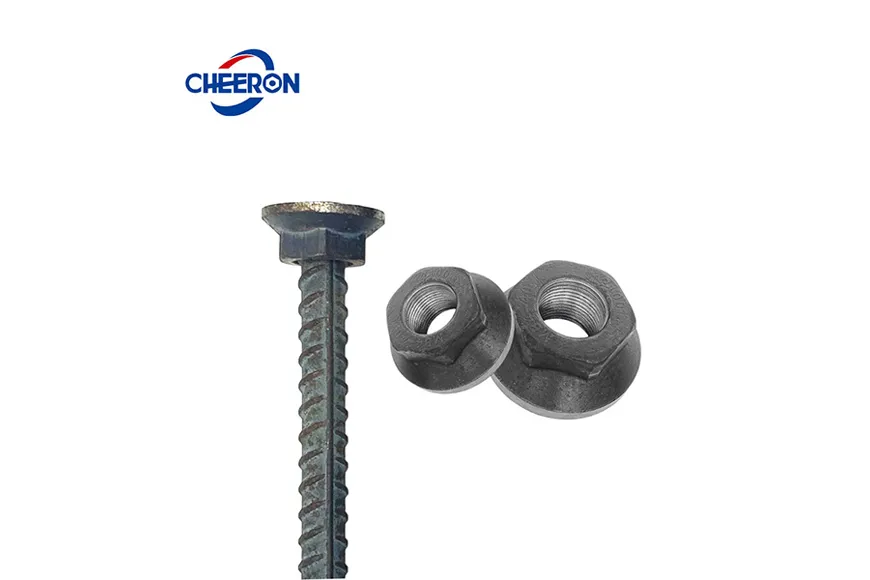

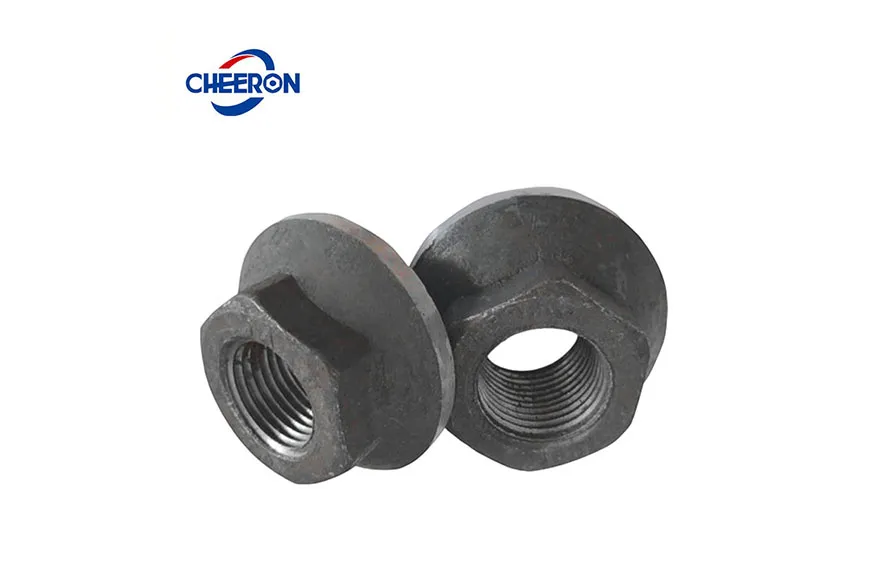

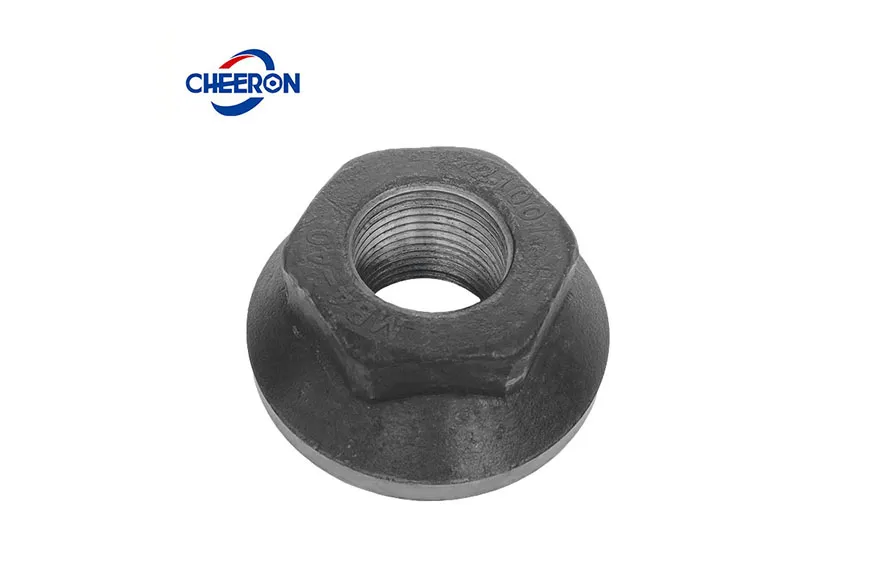

Barra con cabeza hexagonal: Placa de anclaje que combina la base (placa de presión) y la tuerca (extremo de conexión) en una sola pieza y se conecta a la parte superior de la barra de refuerzo mediante una rosca recta.
Tipo 2:

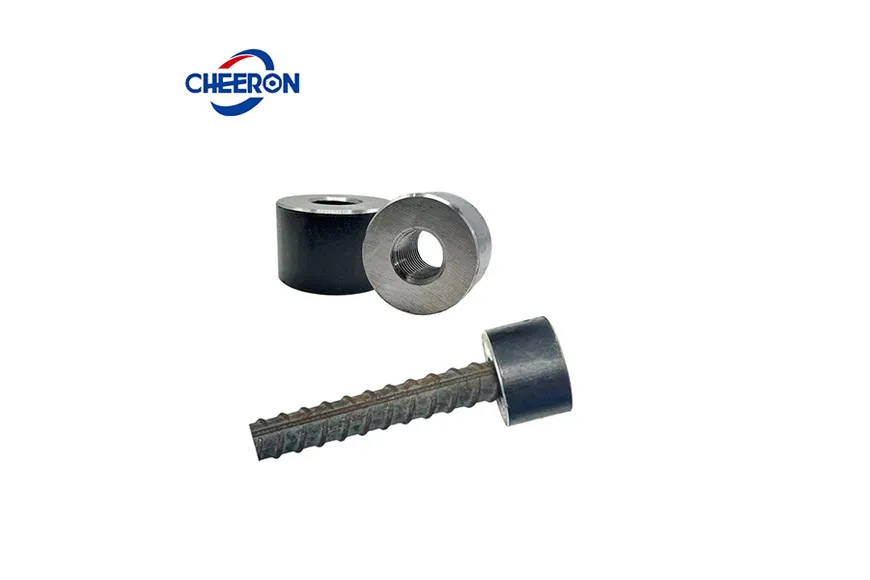

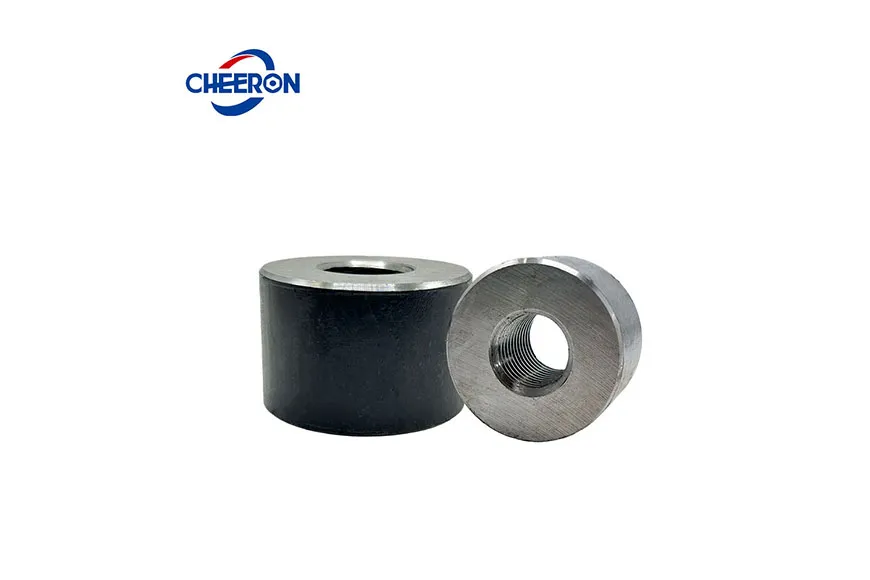

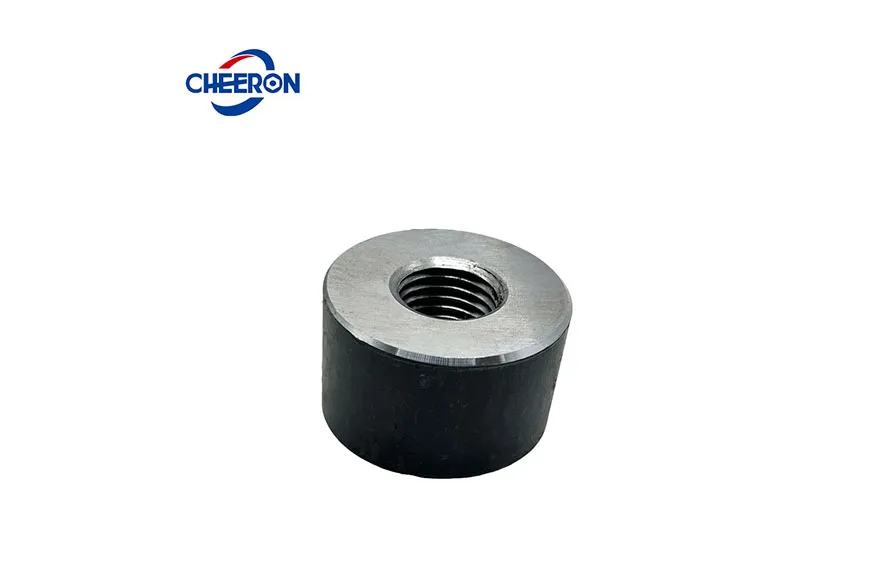

Acoplador de cabeza circular (Terminator): Este sistema consiste en conectar el acoplador de cabeza circular (o acoplador terminador) al extremo roscado recto de la barra de refuerzo.
En comparación con la tecnología tradicional de anclaje de barras de acero, la tecnología de anclaje mecánico de barras de acero en nodos complejos puede simplificar la construcción de la ingeniería de barras de acero.
Reduce la dificultad de atar barras de acero densas y congestionadas y mejora el rendimiento de carga de los nodos.
La tecnología también mejora la calidad del vertido de concreto, demostrando cómo los tipos de acopladores de refuerzo especializados evolucionan para resolver desafíos de anclaje específicos.
Las barras con cabeza se pueden producir en fábricas y suministrar comercialmente, reemplazando el anclaje tradicional de barras de acero dobladas y el anclaje de barras de acero rectas, lo que puede ahorrar acero y facilitar la construcción.
El refuerzo de barras con cabeza se utiliza para reemplazar el refuerzo doblado tradicional en las uniones viga-columna de la estructura de marco.
Se utiliza como refuerzo cortante para apoyos de vigas simplemente apoyadas, vigas o losas, reemplazando el anclaje de barras dobladas y rectas tradicionales.

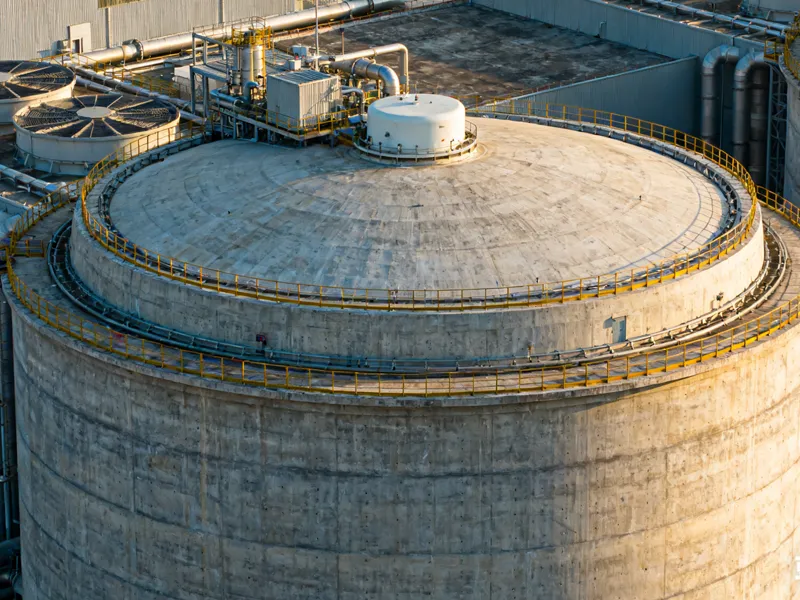

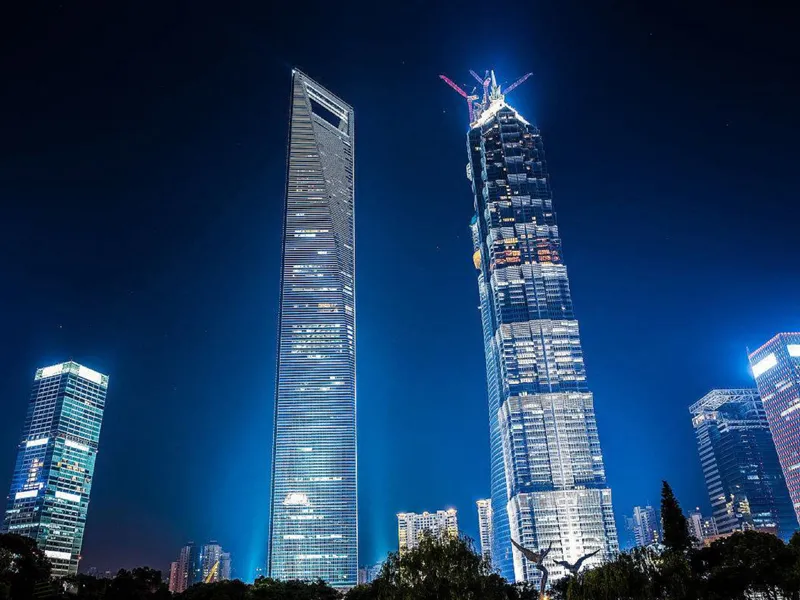

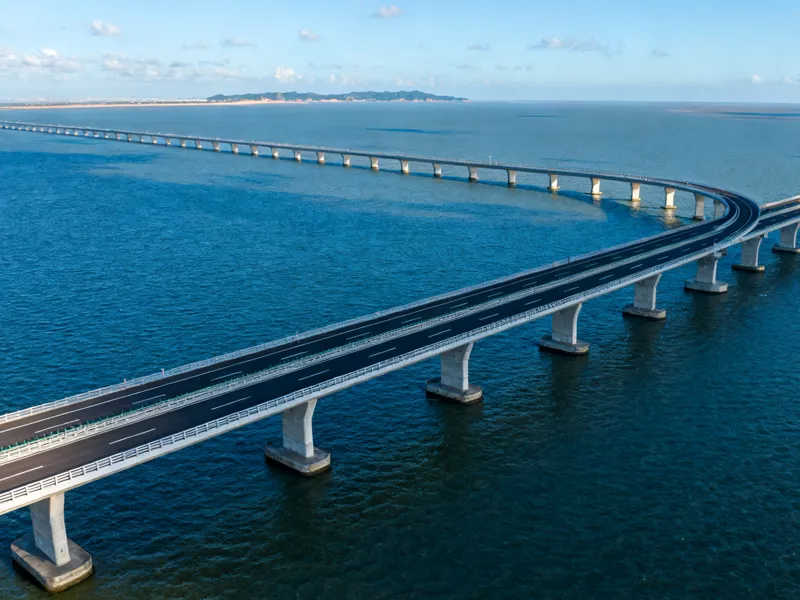

Las barras con cabeza tienen una amplia gama de aplicaciones. Los proyectos de ingeniería civil y construcción, incluyendo edificios, puentes, conservación de agua y energía hidroeléctrica, plantas de energía nuclear, metros, etc., todos requieren una gran cantidad de barras de acero y necesitan tecnología de anclaje de barras de acero.
El tiempo de operación de anclaje para una sola barra de refuerzo no supera los 3 minutos (ahorrando un 50% de las horas de trabajo en comparación con el atado con gancho), y se puede prefabricar para la construcción (como completar la instalación de la placa de anclaje antes del izado general de la jaula de barras de anclaje).
El anclaje mecánico no tiene zona afectada por el calor para la soldadura. En áreas frecuentemente afectadas por tifones, los nodos de la placa de anclaje no presentan deformación por deslizamiento después de 2 millones de pruebas de carga cíclica, lo que es superior al anclaje soldado.
En lugar del anclaje tradicional con ganchos, se reduce la interferencia cruzada en el área de acero densamente reforzado. Las barras de conexión transversales utilizan placas de anclaje en lugar de ganchos para resolver el problema de colisión de barras de acero en la sección colada in situ.
