El tubo de inspección sónica, también conocido como tubo de prueba ultrasónica, es el canal a través del cual la sonda ingresa al interior del pilote colado en sitio durante la prueba ultrasónica. Dado que los pilotes colados en sitio no pueden proporcionar una superficie de prueba relativa y la detección mediante perforación no es práctica, se adopta el método de incrustar tubos de detección acústica.
Los tubos de detección acústica se preinstalan en los pilotes colados en sitio con anticipación. Después de verter la cimentación del pilote, los inspectores insertan sondas ultrasónicas en los tubos de detección acústica y determinan si existen defectos como pilotes rotos, inclusiones de lodo y vacíos en el cuerpo del pilote, basándose en la velocidad y la forma de onda de la propagación del sonido.
El tubo sónico tiene un camino acústico confiable para la integridad de pilotes, especialmente pilotes grandes.
El tubo sónico juzga defectos en pilotes mediante la velocidad del sonido y la forma de onda.
El tubo de inyección sónico aumenta considerablemente la capacidad de carga de los pilotes.
La tubería de registro sónico es conveniente, rápida, segura y confiable, reduciendo los costos de fabricación.
El tubo sónico en pilote ha reducido la carga de trabajo de soldadura en el sitio y mejorado la eficiencia de la construcción.
Sonic pipe in pile está fabricado con acero Q235B de alta calidad, con una resistencia a la tracción (MP) de ≥315MP y un ensayo de tracción (elongación) de ≥14%, capaz de soportar una fuerza de tracción de 3000N.
Tubería de registro sónico personalización está soportada. El diámetro exterior y el espesor de pared del tubo de detección de sonido se pueden personalizar según los requisitos del proyecto.
Económico y eficiente, Cheeron, como fabricante profesional de tubos de detección de sonido, reduce eficazmente los costos de producción y mantiene una alta capacidad de producción.
Los tubos de registro sónicos se utilizan para evaluar la integridad de las cimentaciones de pilotes de hormigón mediante tecnología de pruebas ultrasónicas. Sónico tubo de registro puede identificar defectos como grietas, vacíos o inclusiones en el cuerpo del pilote. Como componente importante del sistema de detección ultrasónica, el tubo sónico garantiza la calidad y seguridad del proyecto.
Las tuberías de registro sónico de nuestra empresa's están hechas principalmente de tuberías de acero Q235B, con un espesor de pared que generalmente oscila entre 0.8 y 3.5 milímetros, dependiendo del diámetro del pilote y los requisitos de diseño.

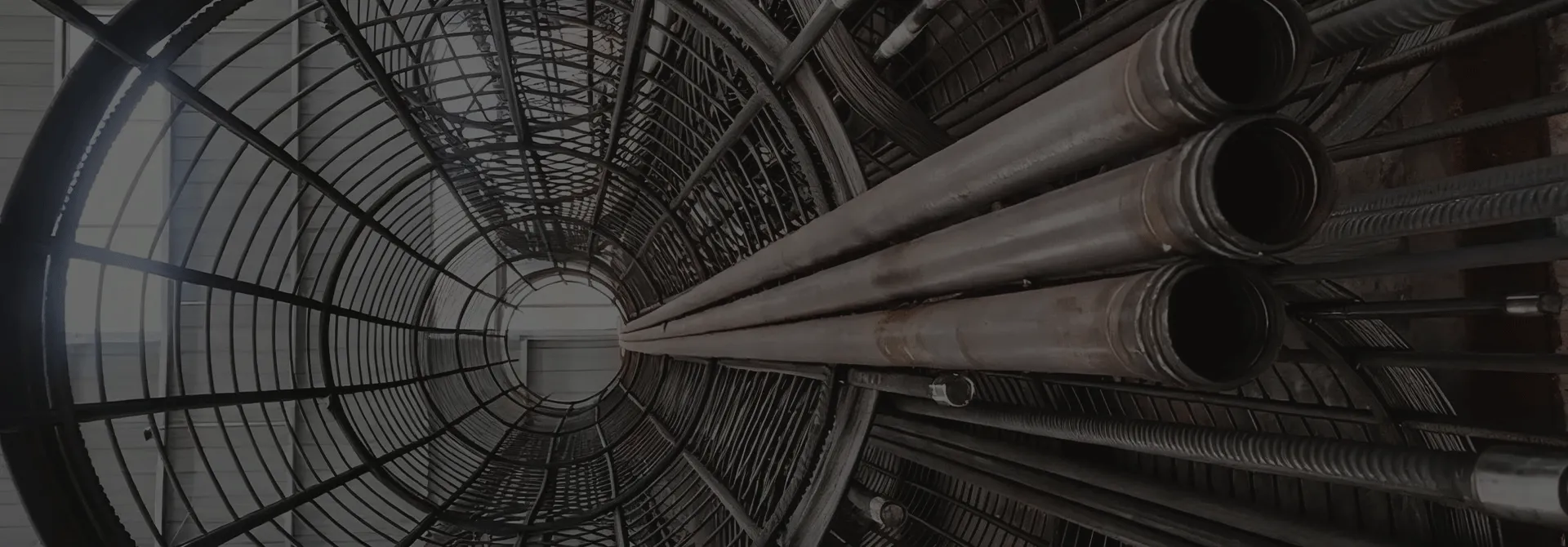

Los tubos de detección de sonido deben ser pre-enterrados en los pilotes colados in situ. Generalmente, los tubos de detección de sonido se fijan en la parte interior de las barras verticales de la jaula de acero y se hunden en los orificios de los pilotes sección por sección junto con la jaula, y luego se vierte el hormigón.
