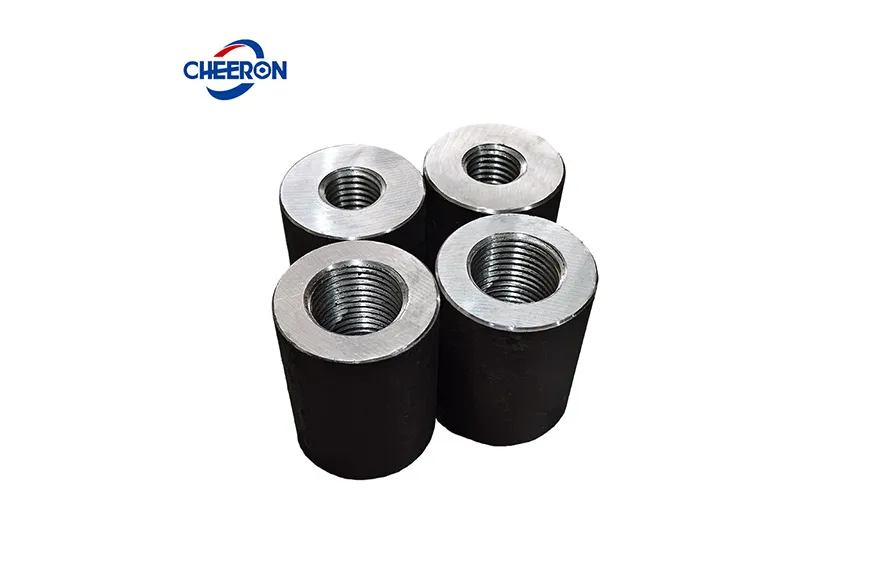

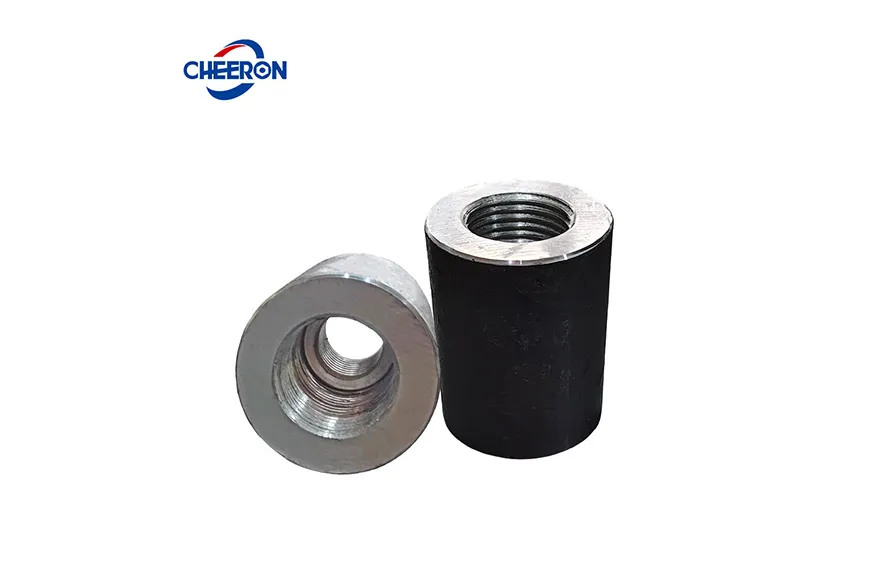

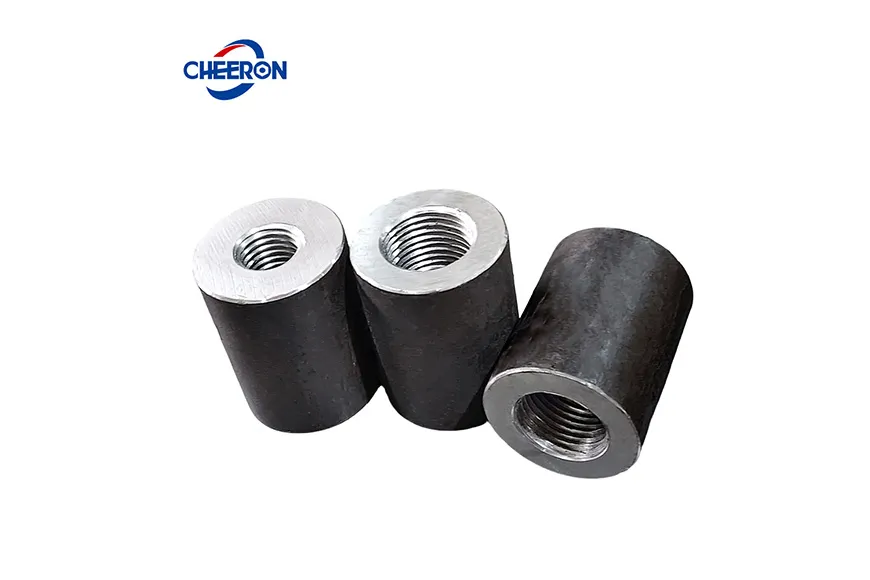

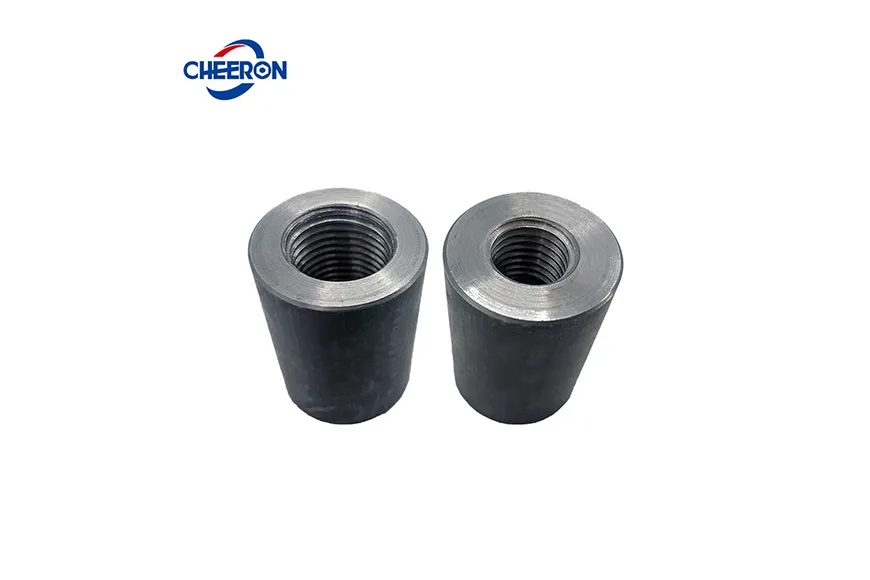

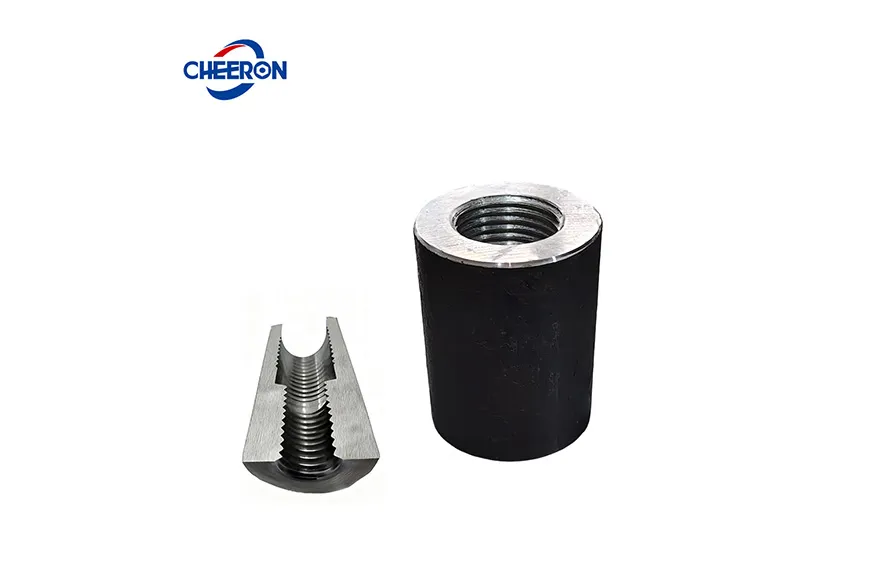

El acoplador reductor de barras de refuerzo con rosca paralela Cheeron es un tipo de acoplador de conexión con rosca paralela. A diferencia de los acopladores roscados estándar, los acopladores reductores roscados están diseñados para conectar dos barras de refuerzo de diferentes diámetros. En términos simples, un acoplador reductor de barras de refuerzo conecta una barra de menor diámetro en un extremo y una barra de mayor diámetro en el otro. Las variaciones en el diámetro de la barra de refuerzo son comunes en la construcción de columnas de pórtico, incluyendo escenarios donde el refuerzo longitudinal de una columna superior tiene un diámetro mayor que el de la columna inferior, o viceversa. En tales circunstancias, se requieren acopladores reductores de barras de refuerzo para la conexión, lo que constituye la solución más efectiva y directa.
.webp "conectores mecánicos de transición para barras de refuerzo")
.webp "conectores mecánicos de transición para barras de refuerzo")
.webp "conectores mecánicos de transición para barras de refuerzo")
.webp "conectores mecánicos de transición para barras de refuerzo")
.webp "conectores mecánicos de transición para barras de refuerzo")
 | ||||

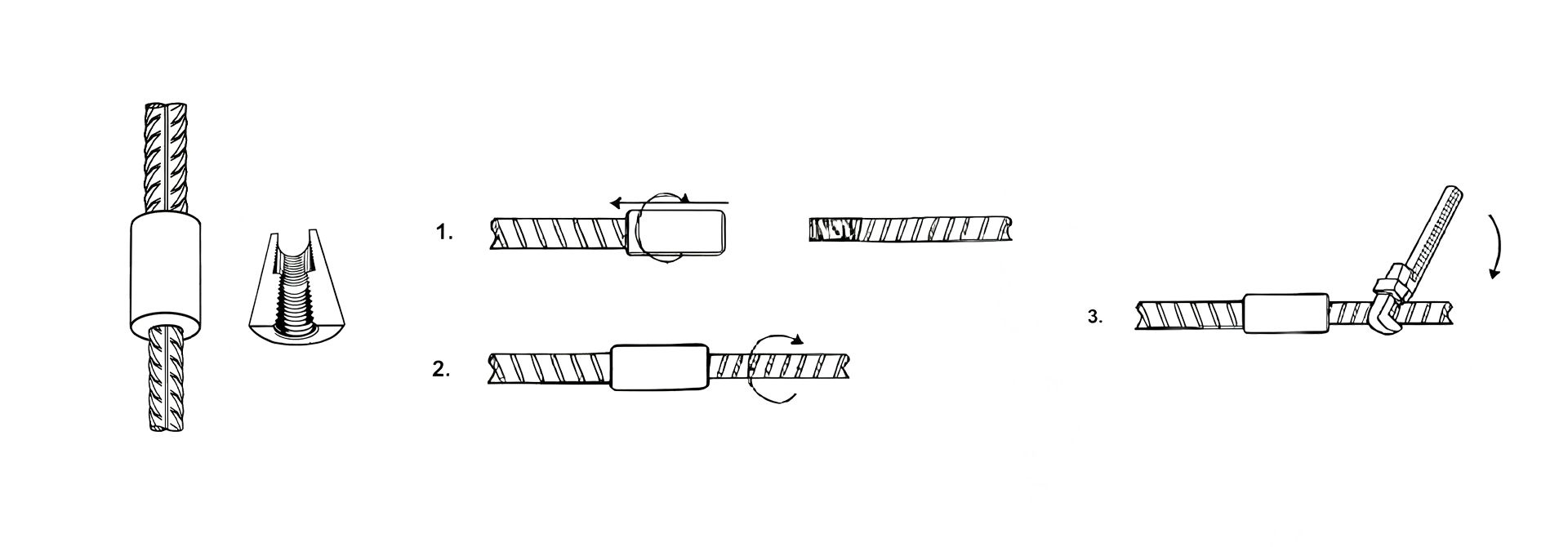

| Diámetro de la Barra | Diámetro Exterior (mm) | Longitud (mm) | ||
| mm | ||||
| Nivel de Resistencia de la Barra ≤400 | Nivel de Resistencia de la Barra 500 | Nivel de Resistencia de la Barra ≤400 | Nivel de Resistencia de la Barra 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |

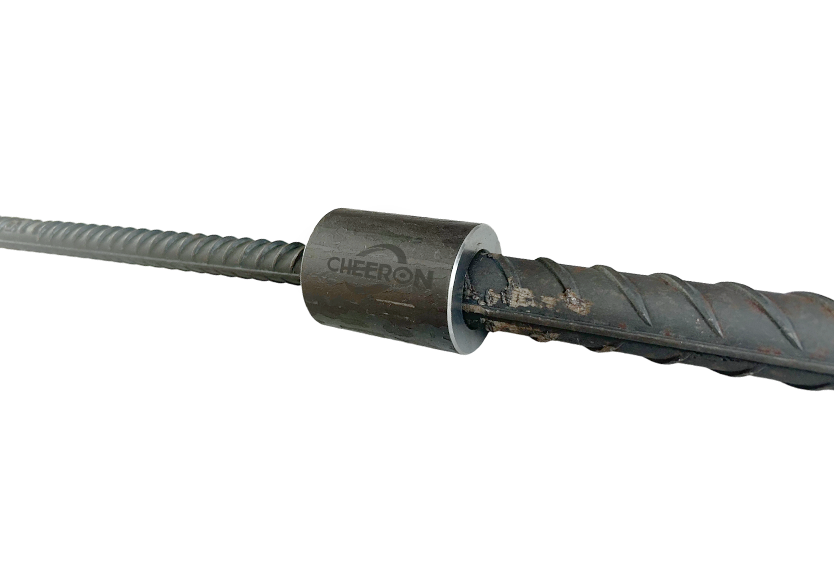

Elimina la necesidad de barras de arranque o barras roscadas post-instaladas, facilitando la construcción.
Asegurar que la fuerza se transmita en línea recta.
Alta resistencia a la tracción, cumpliendo con los estándares internacionales ISO.
La operación de construcción es conveniente y se puede realizar en todas direcciones y las 24 horas del día.
Personalizable, acelera el progreso del proyecto.
Aplicación: Se utiliza principalmente en casos donde los diámetros de las barras de refuerzo en ambos extremos son diferentes. Por ejemplo, en columnas de edificios, las barras generalmente se vuelven más delgadas a medida que se elevan. Aquí es donde se utilizan manguitos de rosca recta de diámetro variable.

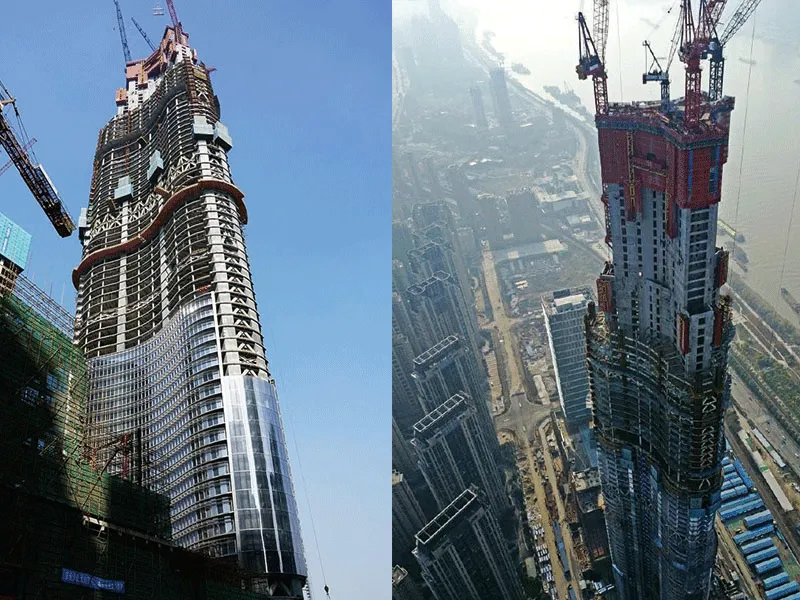

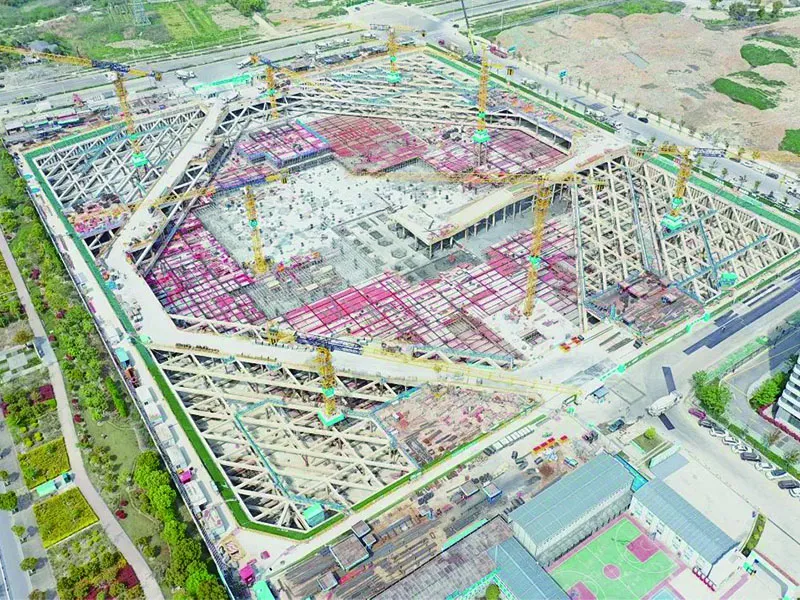

En la construcción de conexiones de barras de acero en edificios superaltos, la tecnología de conexión mediante manguitos de rosca recta se ha convertido en el método preferido para la conexión de barras de acero de componentes portantes principales (como columnas gigantes, muros de corte del núcleo tubular) debido a su alta eficiencia y fiabilidad.
El manguito de rosca recta para barra de acero de diámetro variable, mediante un diseño refinado de rendimiento sísmico, responde eficazmente a diversas cargas sísmicas.

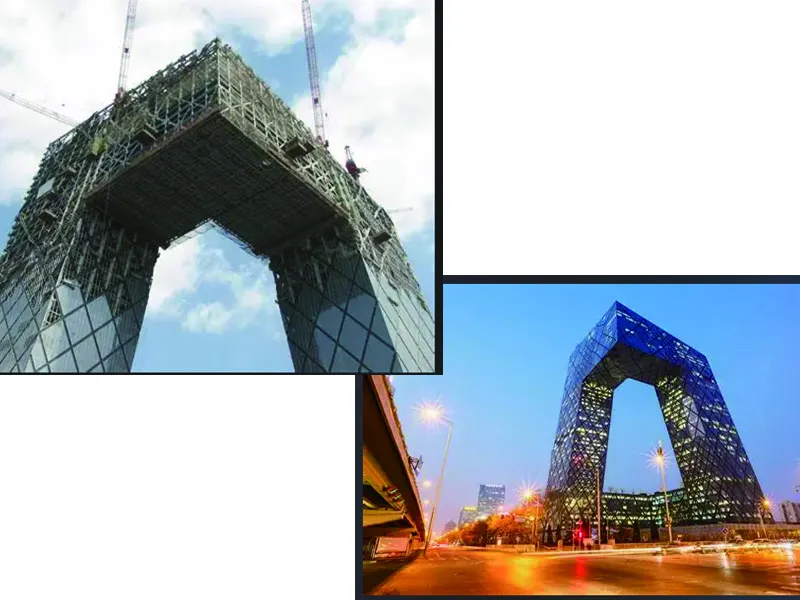

La conexión del manguito reductor garantiza que el nodo en voladizo pueda soportar la acción de fuerzas externas como la carga de viento y la carga sísmica.
