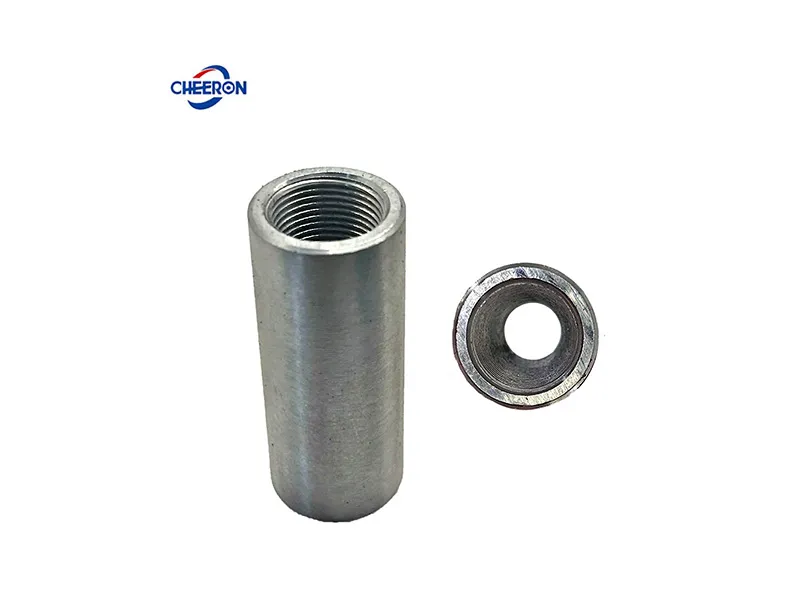

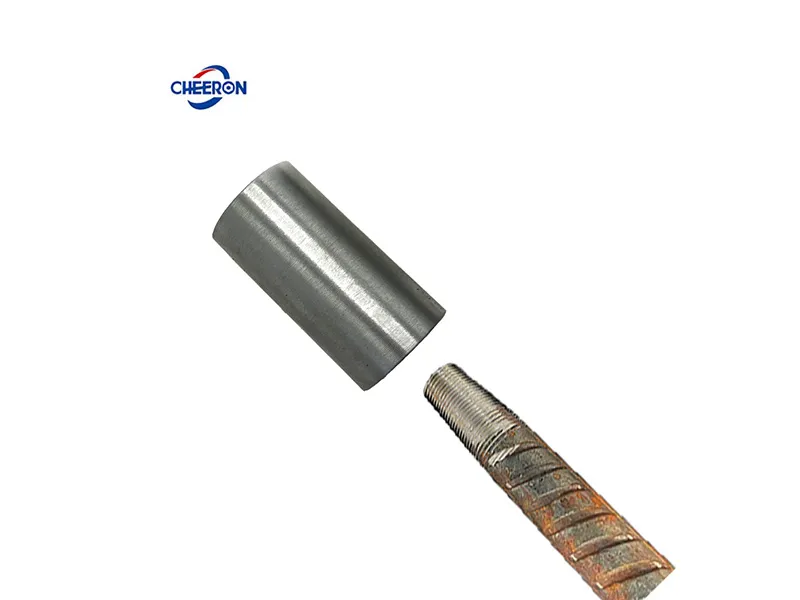

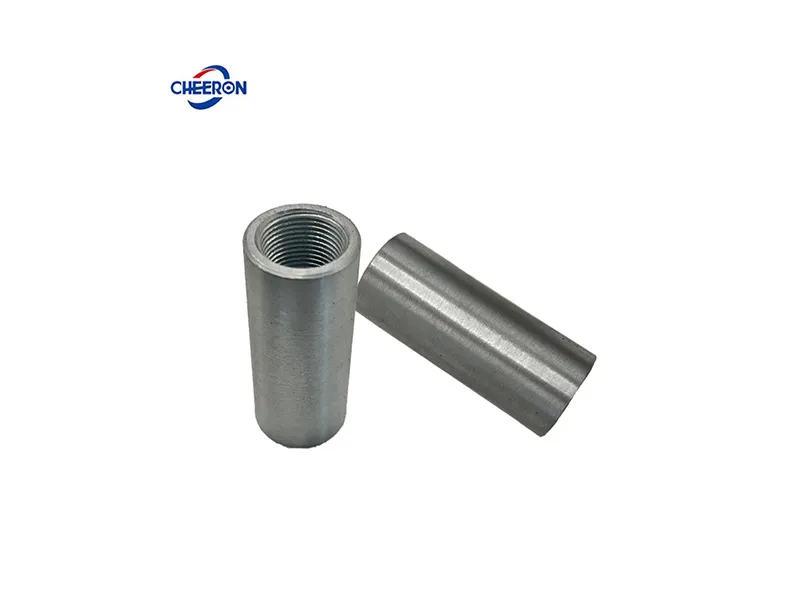

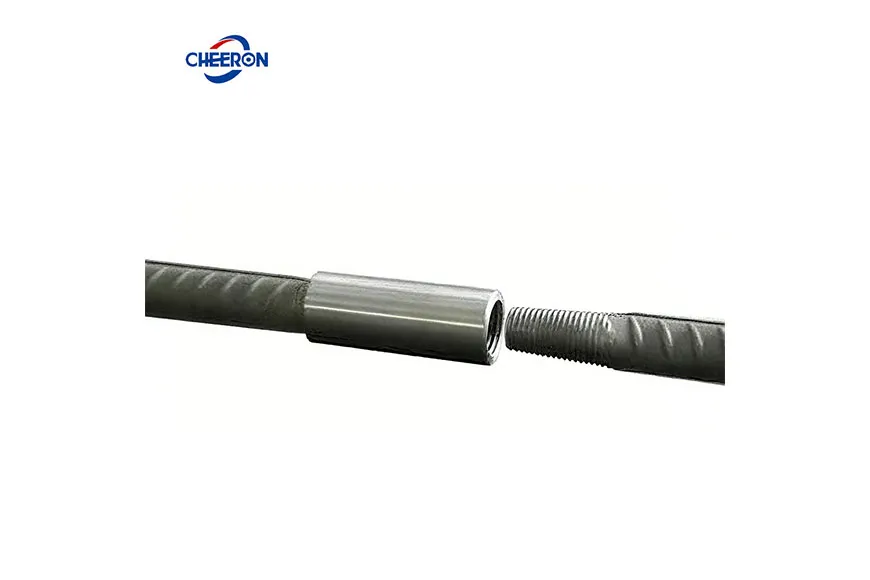

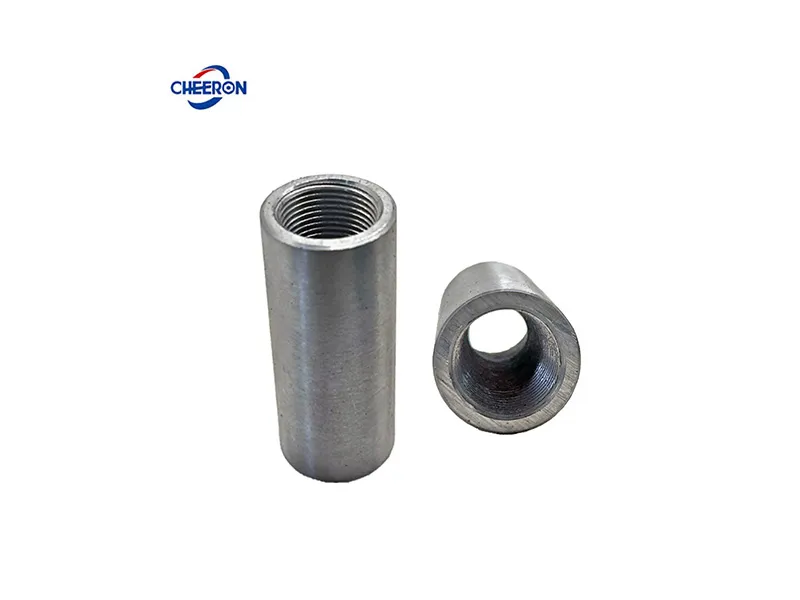

Como uno de los representantes más tradicionales de las uniones mecánicas, el principio de funcionamiento del acoplador de rosca cónica es procesar roscas cónicas en el extremo de la barra de refuerzo y apretarlas y fijarlas mediante un acoplador con roscas cónicas internas.
En los últimos años, sobre la base del tipo común de unión de rosca cónica, un clásico entre los tipos de acopladores para barras de refuerzo, al agregar el proceso de prensado previo o forjado en bruto en el extremo de la barra de refuerzo, se ha desarrollado la unión de rosca cónica de resistencia igual del tipo GK para barras de refuerzo, que puede ser tan resistente como el material base.
 | |||||

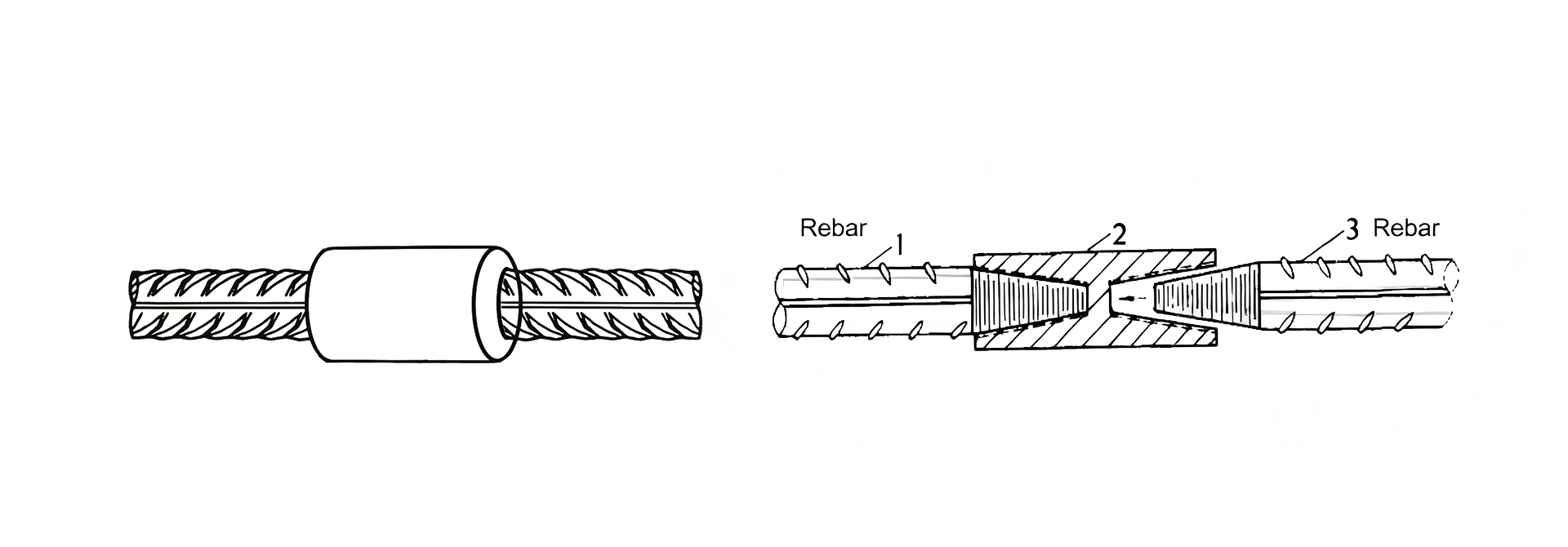

| Diámetro de la barra | Diámetro exterior | Longitud | H1 | H2 | Rosca |
| (mm) | (mm) | (mm) | (mm) | (mm) | (M*T) |
| Φ16 | 24 | 65 | 30 | 30 | 16*2.5 |
| Φ18 | 27 | 75 | 35 | 35 | 18*2.5 |
| Φ20 | 29 | 85 | 40 | 40 | 20*2.5 |
| Φ22 | 31 | 90 | 43 | 43 | 20*2.5 |
| Φ25 | 35 | 95 | 45 | 45 | 25*2.5 |
| Φ28 | 39 | 105 | 50 | 50 | 28*2.5 |
| Φ32 | 44 | 115 | 55 | 55 | 32*2.5 |
| Φ36 | 49 | 125 | 60 | 60 | 36*2.5 |
| Φ40 | 54 | 135 | 65 | 65 | 40*2.5（3) |
| Φ50 | 69 | 150 | 70 | 70 | 50*2.5(3) |
El acoplador de rosca cónica ofrece una velocidad de conexión rápida y un buen centrado; es seguro, fiable, fácil de operar y capaz de soportar tanto fuerzas de tracción como de compresión.
Ventajas de los empalmes de rosca cónica:
El perfil de la rosca de los conectores de barras de refuerzo de rosca cónica es cónico, con el diámetro mayor cambiando gradualmente a lo largo del eje, presentando una característica de apriete a medida que se ajusta.
Por lo tanto, la estructura única de rosca cónica facilita la inserción y el centrado del extremo de la barra de refuerzo, requiriendo solo una pequeña rotación para completar el apriete.

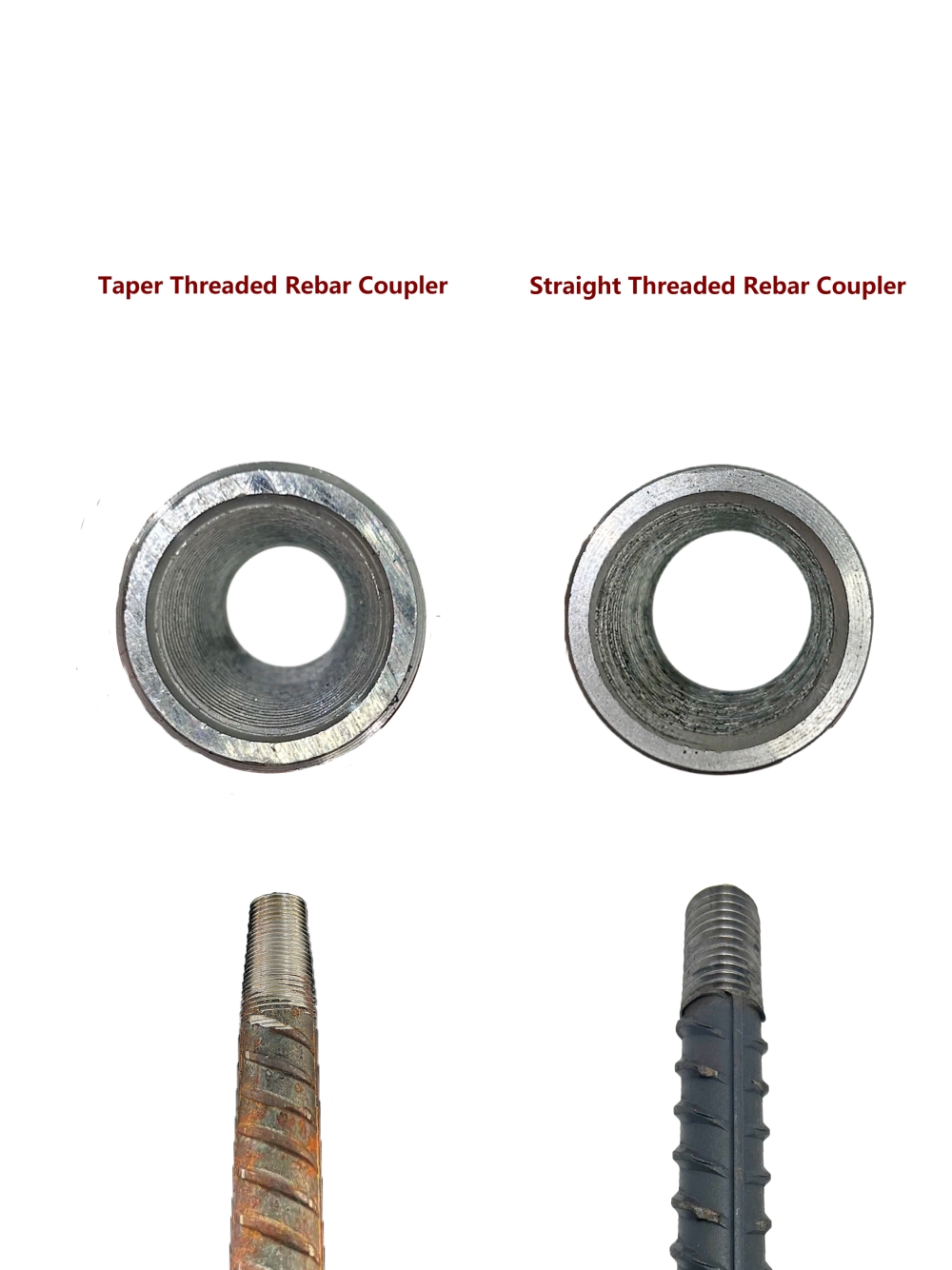

Comparación del acoplador de barras de refuerzo de rosca recta y el acoplador de rosca cónica:
Desventajas de los empalmes de rosca cónica:
Debido al diseño cónico, el área de soporte de tensión de la rosca es relativamente pequeña, y el diámetro menor de la rosca cónica debilita el área transversal del material base durante el mecanizado, resultando en una menor capacidad de carga.
