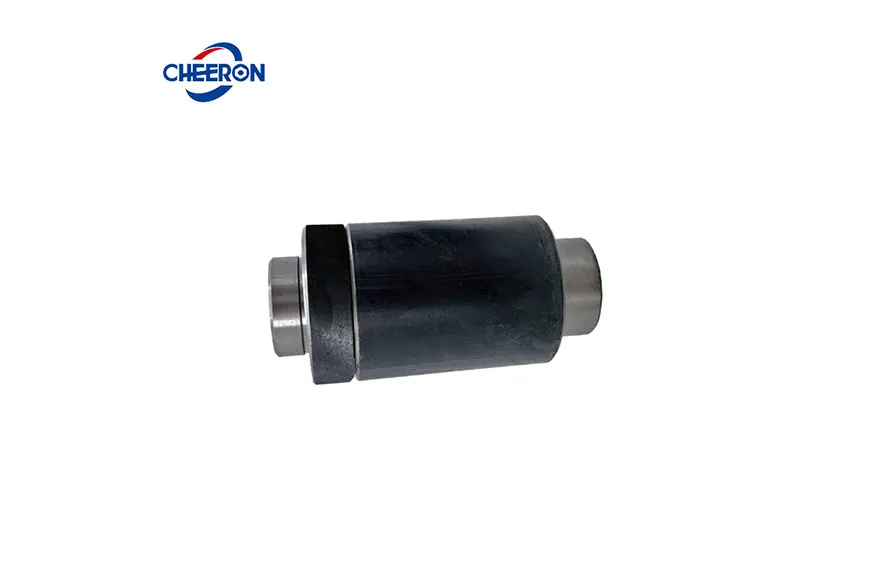

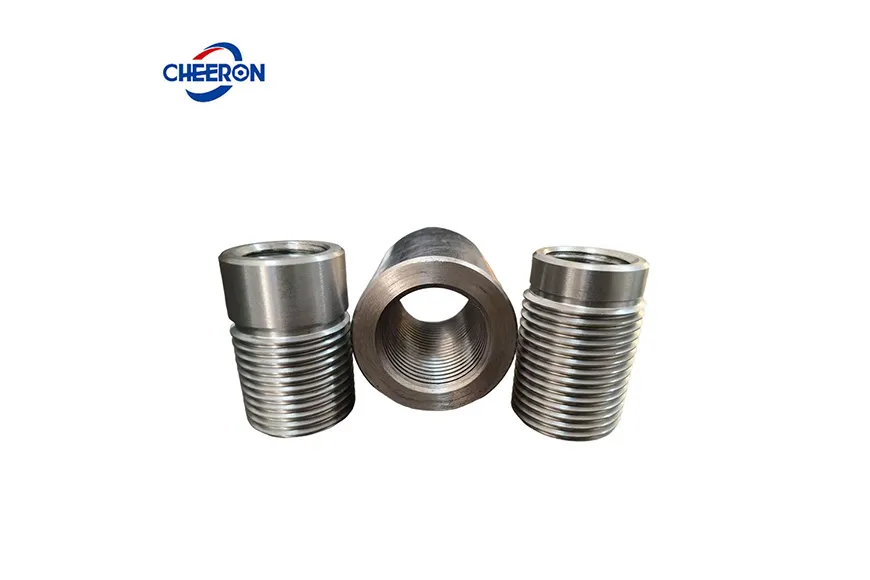

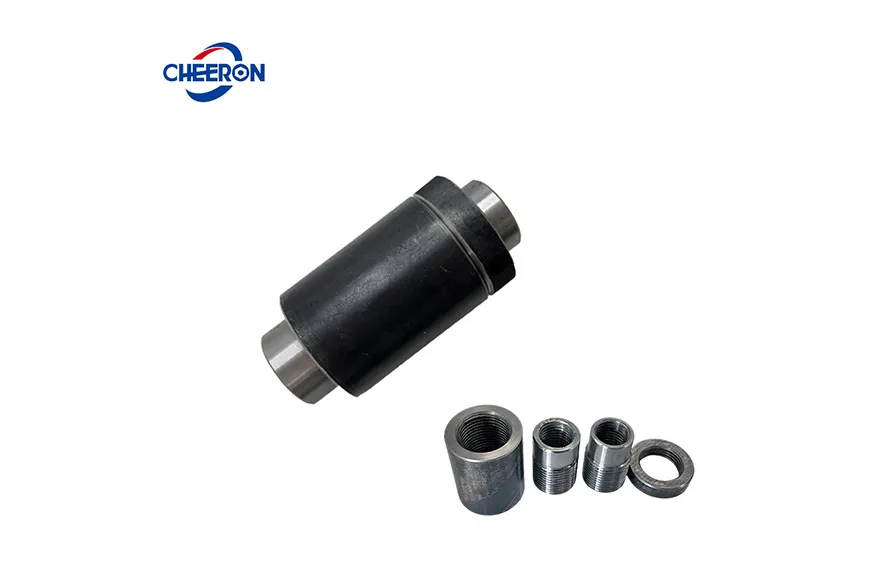

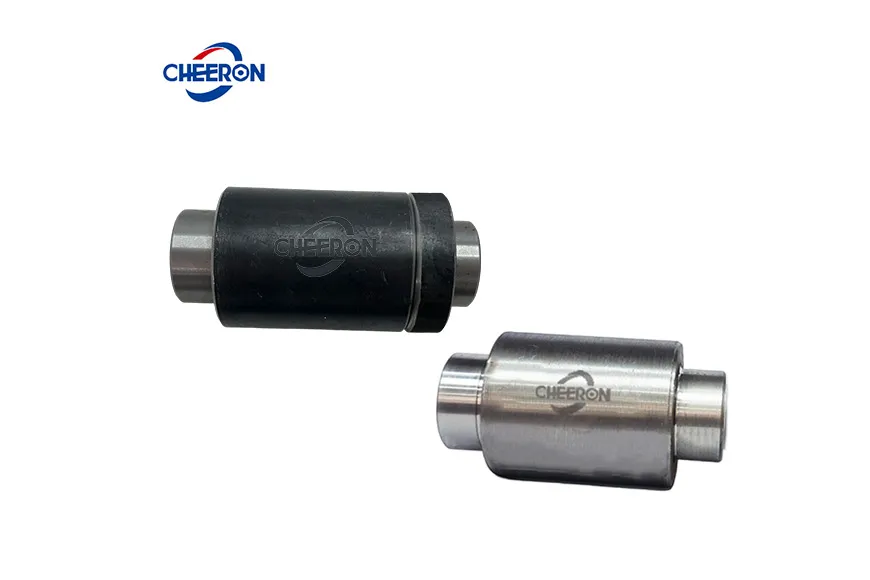

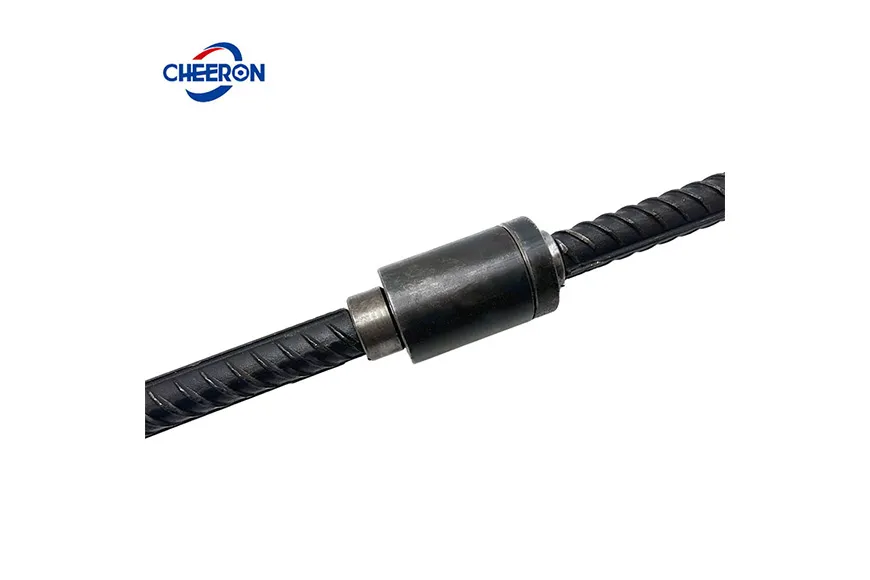

Este acoplador partido para barras de refuerzo está compuesto por un acoplador de tornillo interno, un acoplador de tornillo externo y una tuerca de seguridad, y constituye una nueva forma de conexión mecánica para barras de acero. Se acopla mediante las roscas internas y externas del acoplador y forma una conexión efectiva con las roscas en el extremo de la barra de refuerzo.
En comparación con las conexiones mecánicas tradicionales, permite lograr la "no rotación de las barras de acero", lo que resulta especialmente adecuado para escenarios donde no es conveniente girar las barras de acero, como en conexiones de jaulas de barras, etc., para realizar una construcción de alta eficiencia y alta calidad en las conexiones de barras de acero.
.webp "Acoplador partido para barras de refuerzo")
.webp "Acoplador de barras de refuerzo partido")
.webp "Acoplador partido para barras de refuerzo")
.webp "Acoplador de varilla partido")
.webp "Acoplador partido para varillas de refuerzo")
 | ||||

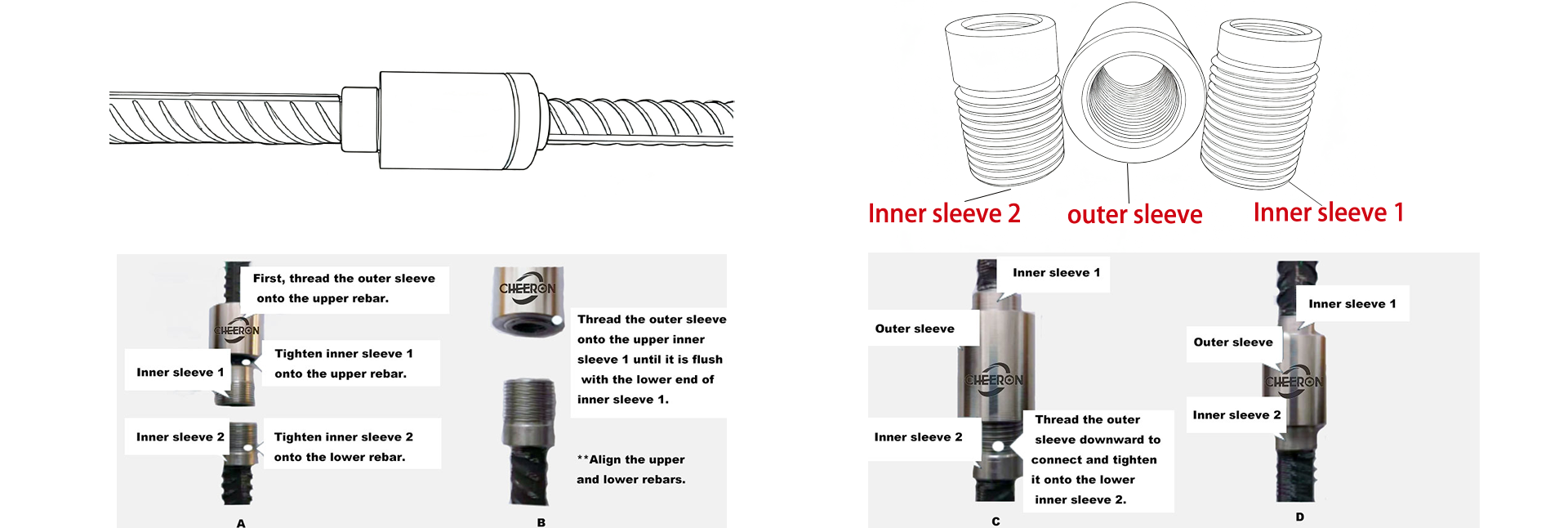

| Dimensión | Longitud del Acoplador | Longitud de la Barra Roscada | Longitud de la Rosca Interna del Manguito Interno | Longitud de la Barra Roscada del Manguito Interno |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
Puede garantizar eficazmente que las roscas expuestas de las barras principales superior e inferior de la jaula de acero de la cimentación de pilotes cumplan con los requisitos de la especificación. Al mismo tiempo, la velocidad de construcción de la conexión es más rápida, la operación in situ es conveniente y el tiempo de instalación de la jaula de acero se reduce en un 80%. La calidad de la unión es confiable. Este método asegura una conexión firme y confiable entre el acoplador y la barra de acero con extremo roscado.
La adopción del método de conexión de manguito dividido tipo manguito roscado en lugar del método convencional de soldadura de jaulas de acero mejora eficazmente la eficiencia de la construcción in situ, reduce los riesgos de seguridad y mejora la calidad de las obras ocultas.
Aplicación
Se pueden conectar dos barras de acero no giratorias in situ con manguitos, ya sea individualmente o en grupos. Este método es particularmente adecuado para situaciones en las que dos barras de acero no pueden girar en jaulas de acero (como jaulas de acero para cimentaciones de pilotes colados in situ), componentes prefabricados, muros pantalla y otros componentes.
Los manguitos de tipo partido se pueden usar para conectar barras de refuerzo formadas o pre-embebidas no giratorias.
El tipo dividido puede apretar directamente el manguito después de fijar las barras de acero, lo que es adecuado para la conexión rápida después del izado de la jaula de acero de la base del pilar.
En áreas con barras de acero densas, cuando la soldadura o el atado es difícil, los manguitos divididos se pueden operar a través de espacios estrechos.
