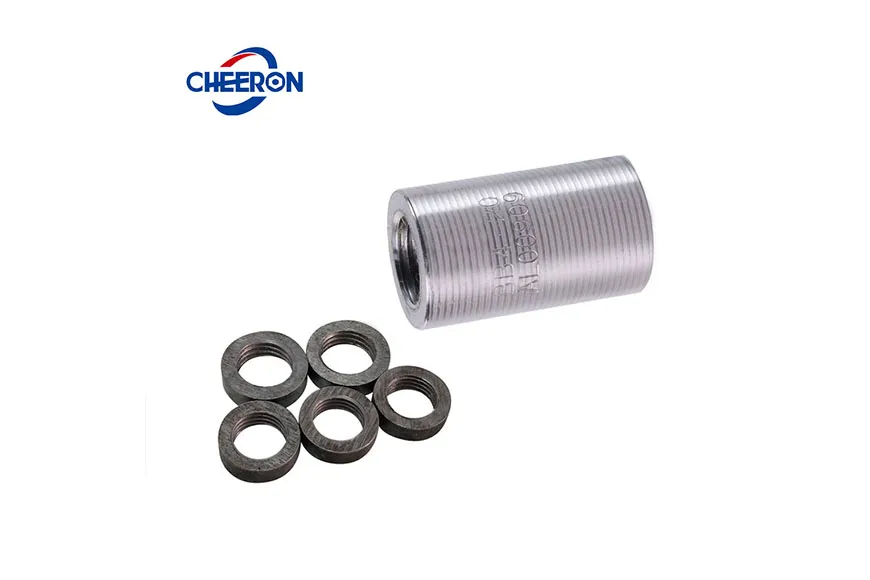

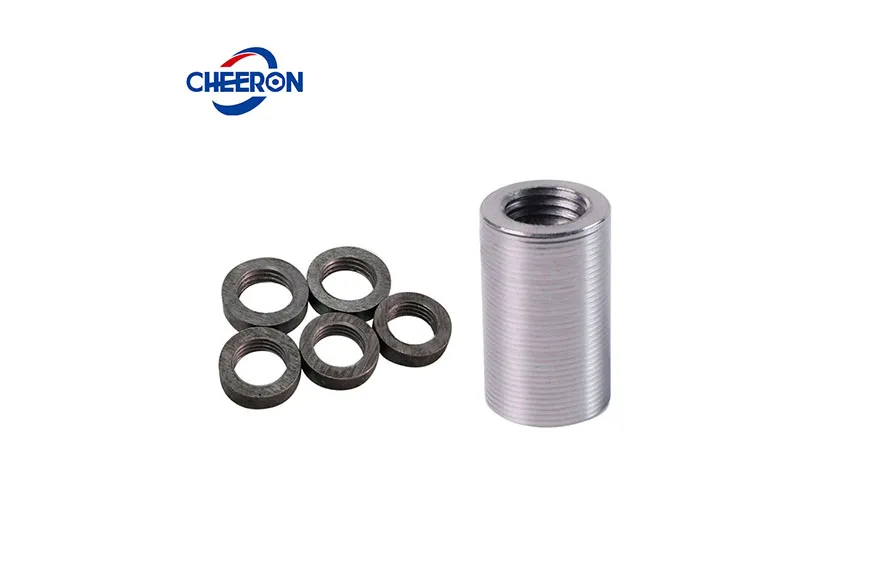

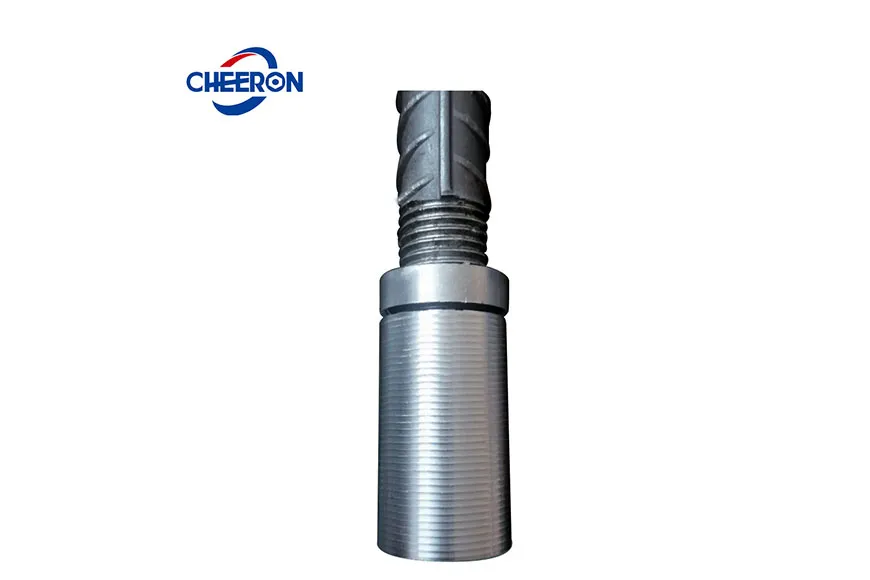

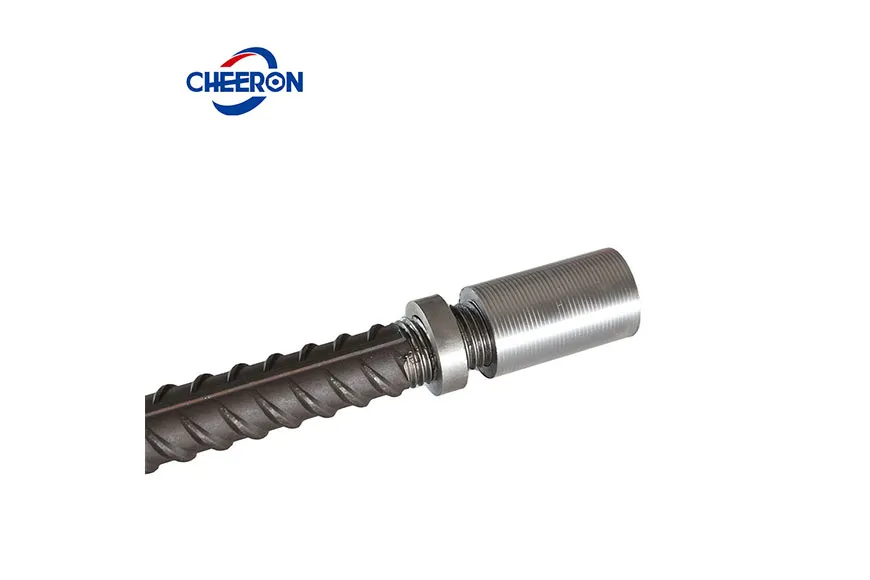

Conectores Roscados con Contratuerca

Especificaciones de conectores roscados con contratuerca

Diámetro de la barra	Diámetro exterior (mm)		Longitud (mm)
mm
	Nivel de resistencia ≤400	Nivel de resistencia 500	Nivel de resistencia ≤400	Nivel de resistencia 500
12	18	19	28	32
14	21	22.5	32	36
16	24	25.5	36	40
18	27	28.5	41	46
20	30	31.5	45	50
22	32.5	34.5	49	54
25	37	39.5	56	62
28	41.5	44	62	68
32	47.5	50.5	70	76
36	53	56.5	78	84
40	59	62.5	86	92
50	74	78	106	112

Instalación y uso del acoplador de tuerca de bloqueo

• Las conexiones con manguito roscado se pueden utilizar en obra para conectar barras de refuerzo de alta resistencia, como HRB, TMT y otras, de 12 a 50 mm (#4 a #14) en posición vertical, horizontal o con cualquier ángulo de inclinación.

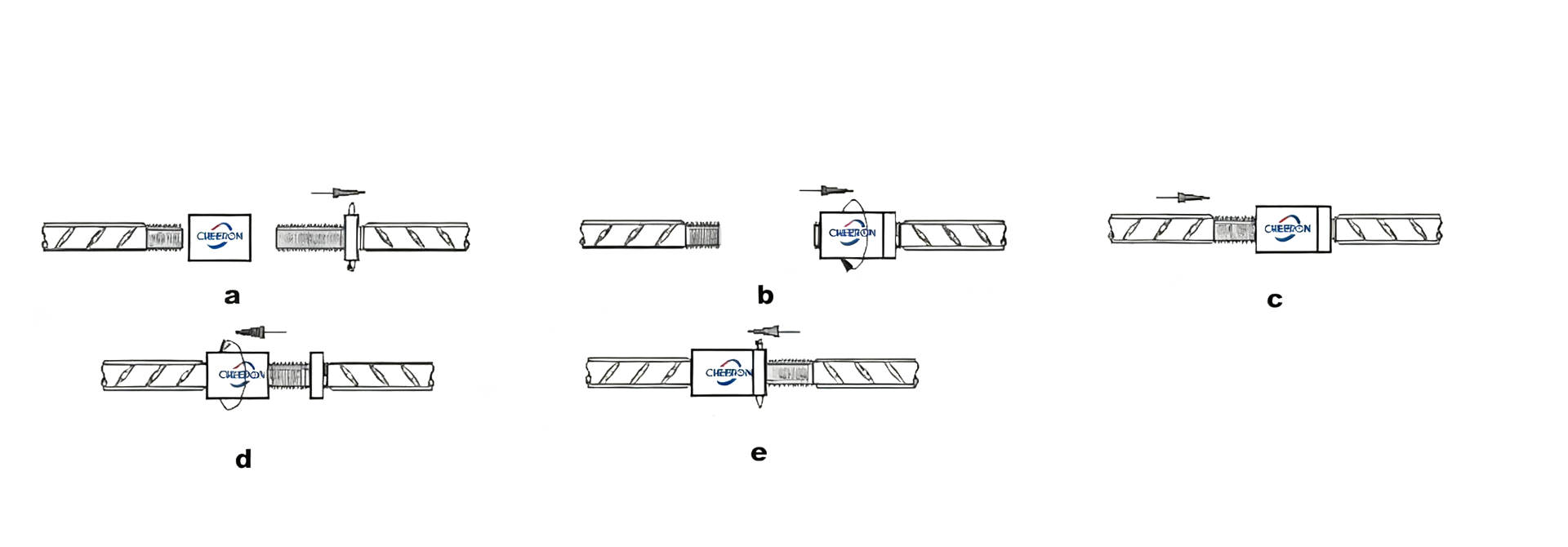

• Método de construcción: Un extremo de la barra de refuerzo se mecaniza con rosca completa y el otro extremo se mecaniza con rosca recta, conectándose mediante una tuerca de bloqueo y un manguito. Enrosque la tuerca de bloqueo en la rosca extendida de la barra de refuerzo, enrosque el manguito de conexión en el otro extremo, luego gire el manguito de conexión en dirección opuesta y apriete la tuerca de bloqueo.

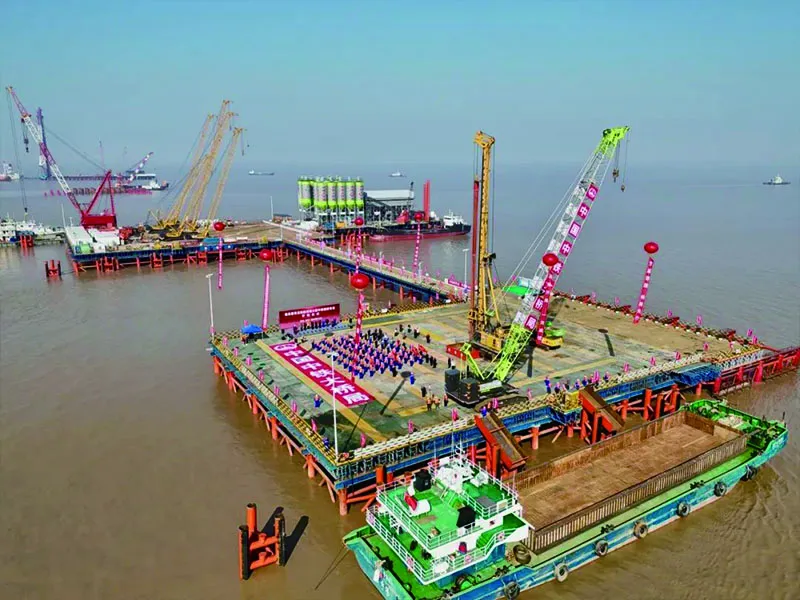

Se utiliza en situaciones donde la barra roscada no puede girar en absoluto, como en el doblado de barras de refuerzo y la conexión mutua de jaulas de barras de refuerzo en puentes, pilotes in situ, etc.
