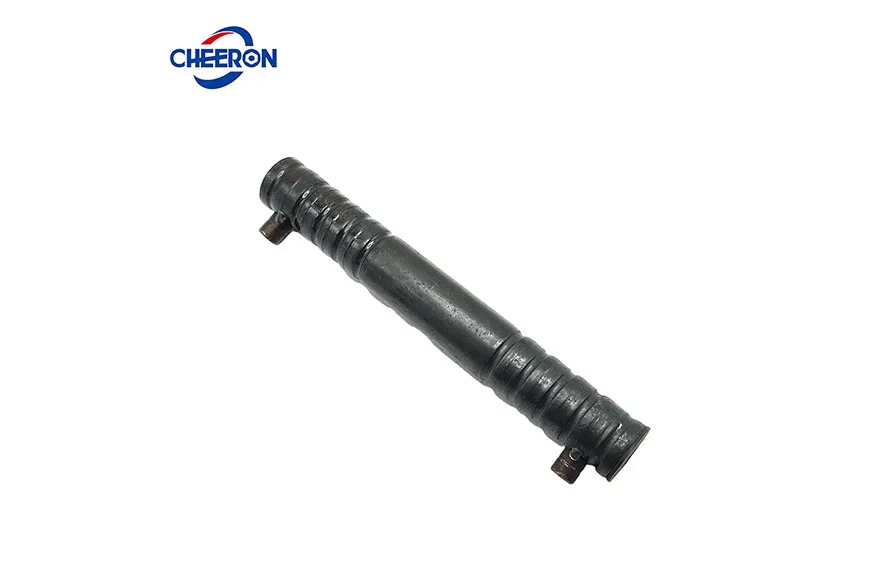

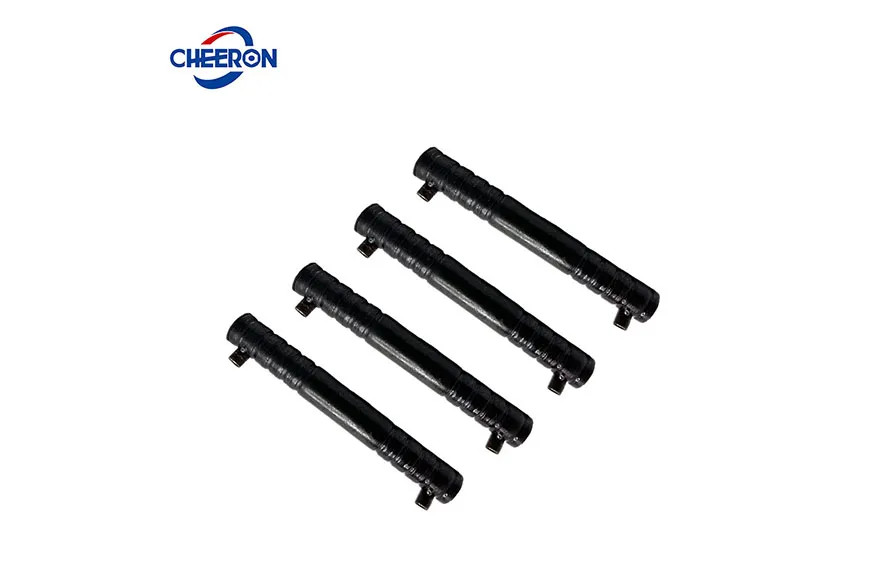

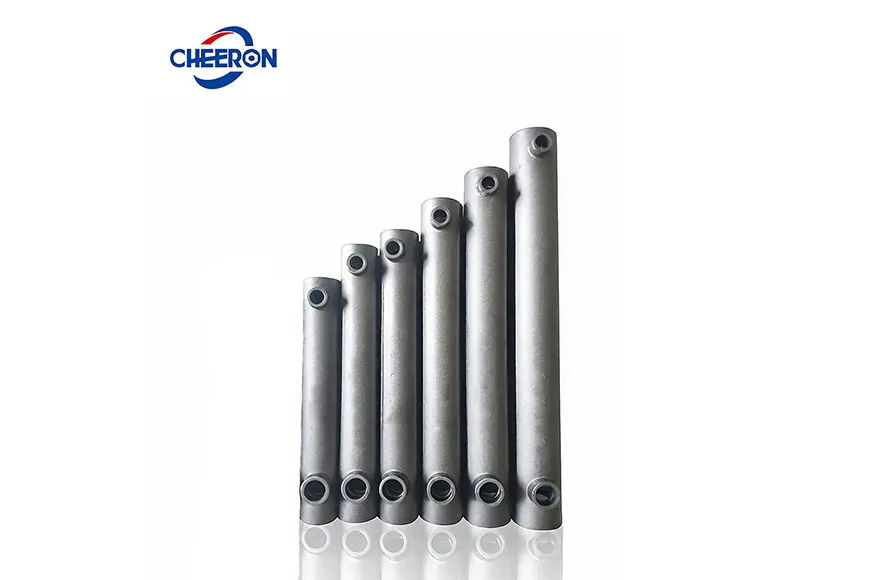

Los acopladores de lechada, también conocidos como manguitos de lechada o acopladores de empalme de lechada, son conectores mecánicos de alto rendimiento esenciales para el empalme a tope de barras de refuerzo en la construcción moderna. Cada acoplador está diseñado con precisión con un puerto de entrada de lechada y un puerto de ventilación para garantizar una conexión completa y sólida.
La gama de acopladores de lechada incluye tanto manguitos semilechados como manguitos totalmente lechados, ofreciendo soluciones flexibles para diversas aplicaciones estructurales de hormigón.
El principio de funcionamiento se basa en una mezcla de lechada especializada que, al endurecerse, integra los extremos de la barra de refuerzo y el manguito, logrando una transferencia de carga sin interrupciones y formando un continuo estructural. Las pruebas de tracción independientes han demostrado consistentemente que los acopladores de lechada CHEERON proporcionan una resistencia de conexión superior a la resistencia del material base de la propia barra de refuerzo. Este rendimiento excepcional hace que este acoplador de empalme en refuerzo sea ideal para proyectos que exigen una resistencia sísmica superior y la máxima integridad estructural.
| Semi-lechada | |||||
| Diámetro de varilla (mm) | Tamaños estándar (mm) | ||||

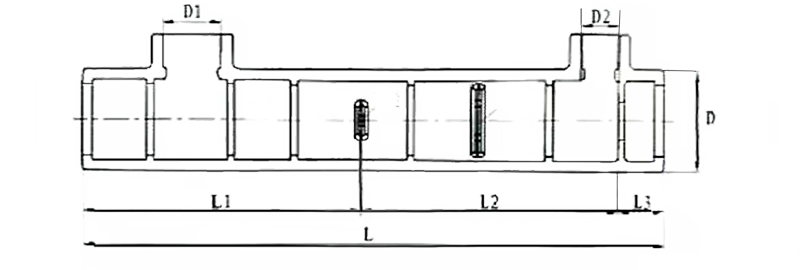

| L | D | L1 | D1 | D2 | |
| 12 | 140 | 112 | 24 | 13 | 36 |
| 14 | 157 | 125 | 24 | 14.7 | 38 |
| 16 | 174 | 150 | 30 | 16.5 | 40 |
| 18 | 193 | 160 | 31 | 19 | 42 |
| 20 | 206 | 168 | 33.5 | 21 | 44 |
| 22 | 231 | 185 | 39 | 23 | 48 |
| 25 | 259 | 212 | 43 | 26 | 53 |
| 28 | 288 | 238 | 48 | 29 | 61 |
| Lechada completa | |||||||
| Diámetro de varilla (mm) | Tamaños estándar (mm) | ||||||
| L | L1 | L2 | L3 | D | D1 | D2 | |
| 12 | 250 | 120 | 108.5 | 21.5 | 44 | 25 | 16 |
| 14 | 280 | 135 | 123.5 | 21.5 | 46 | 25 | 16 |
| 16 | 310 | 150 | 138.5 | 21.5 | 48 | 25 | 16 |
| 18 | 350 | 170 | 158.5 | 21.5 | 50 | 25 | 16 |
| 20 | 370 | 180 | 168.5 | 21.5 | 52 | 25 | 16 |
| 22 | 410 | 200 | 188.58 | 21.5 | 54 | 25 | 16 |
| 25 | 450 | 220 | 208.5 | 21.5 | 58 | 25 | 16 |
| 28 | 505 | 250 | 233.5 | 21.5 | 62 | 25 | 16 |
| 32 | 570 | 280 | 268.5 | 21.5 | 66 | 25 | 16 |
| 32 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 36 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 40 | 810 | 405 | 362.5 | 21.5 | 95 | 17.5 | 17.5 |

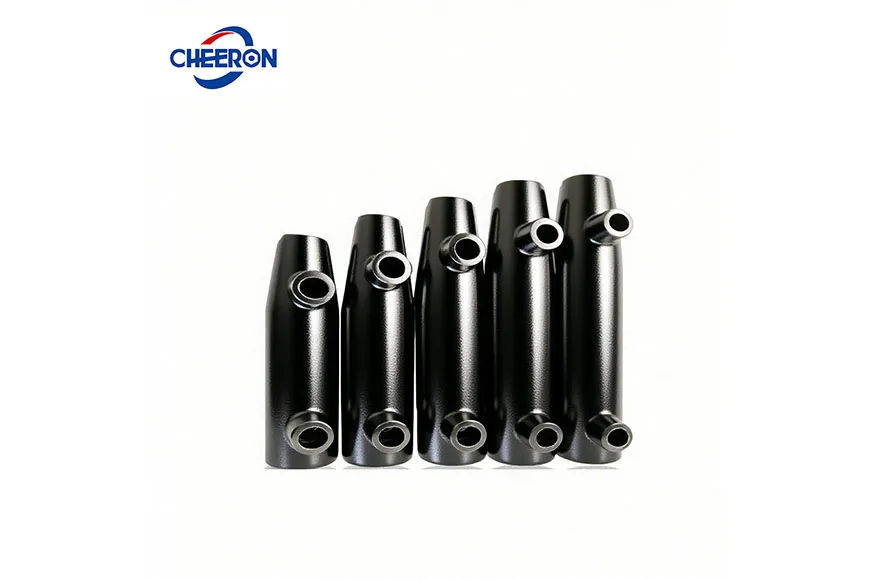

TIPO 1: Tipo semilechada

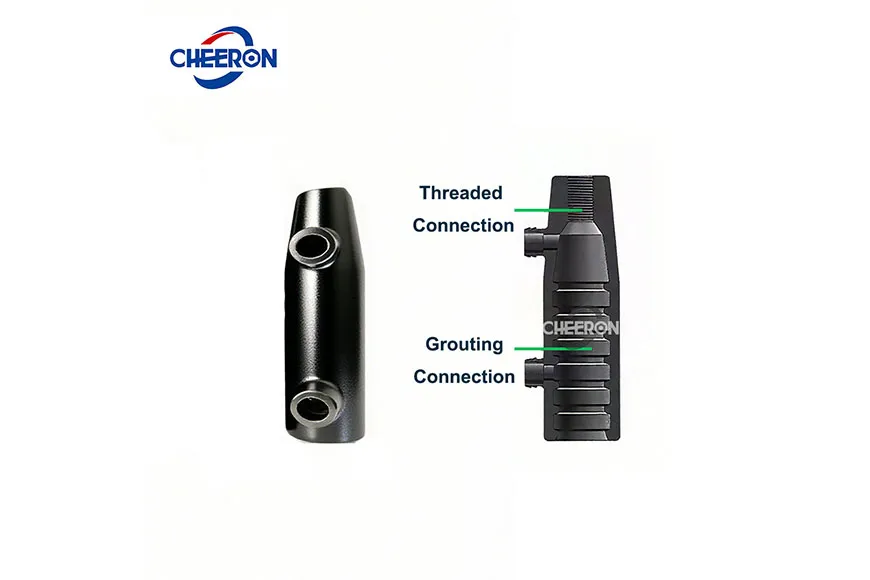

Un extremo se conecta mediante lechada de manguito, y el otro extremo se conecta al manguito de lechada de la barra de refuerzo mediante una conexión mecánica.
TIPO 2: Tipo de lechada completa
Un manguito de lechada con ambos extremos conectados mediante lechada de manguito.

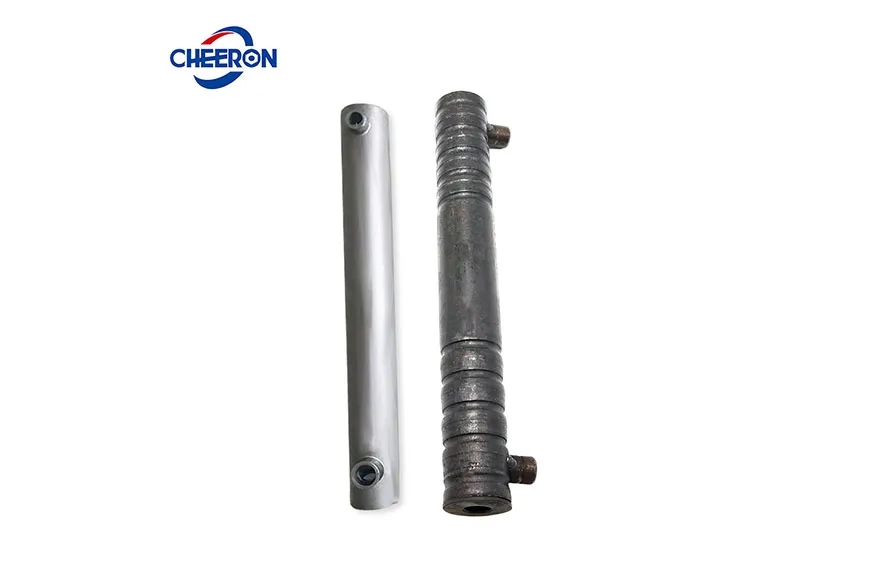

Manguito semilechada (unión): En la fábrica de componentes, el acoplador de lechada es necesario para procesar las roscas de la barra de acero
Manguito de lechada completa (unión): No es necesario procesar las roscas de la barra de acero en la fábrica de componentes, lo que hace que la construcción sea más conveniente.
El acoplador de lechada es aplicable para empalmar barras de refuerzo HRB y TMT con diámetros que van desde 12 mm hasta 40 mm en estructuras de hormigón compuesto prefabricado.
Las aplicaciones incluyen específicamente las conexiones para:
Refuerzo portante longitudinal en columnas prefabricadas y vigas prefabricadas (Columnas y Vigas de Pórticos Prefabricados).
Refuerzo vertical en muros de corte prefabricados (Muros de Corte Prefabricados).
El acoplador de empalme lechado también se puede utilizar para empalmar barras de refuerzo verticales y horizontales en estructuras coladas en sitio (CIP) durante la renovación o reconstrucción de edificios existentes (Refuerzo de Estructuras Existentes).
Para el empalme de barras de refuerzo portantes en elementos prefabricados verticales, se pueden utilizar manguitos semilechados o manguitos completamente lechados.
Para la conexión de refuerzo portante longitudinal en elementos prefabricados horizontales en la tira de cierre colada en sitio (CIP), se pueden emplear manguitos completamente lechados.
Rendimiento sísmico excepcional, mediante los efectos duales de la unión química y el enclavamiento mecánico entre el material de inyección y las barras de acero, logra una capacidad de disipación de energía 1.5 veces superior a la de las uniones soldadas tradicionales.
La vida útil del acoplador de lechada alcanza los 100 años, tres veces la de las uniones soldadas comunes, garantizando durabilidad a largo plazo.
A través de la producción estandarizada de componentes prefabricados y un montaje preciso en obra, la construcción se vuelve más conveniente.
