Al conectar mediante un manguito de rosca positiva y negativa, las dos barras de refuerzo pueden aflojarse o apretarse en una dirección de rotación, logrando así la conexión mediante el giro del manguito sin necesidad de rotar las barras de refuerzo. Durante el proceso de construcción, cuando las vigas de soporte, las columnas de muro y el extremo de la capa de transferencia están terminados, en ese momento una de las barras de refuerzo ya ha sido fijada por el hormigón, y el extremo de la barra de refuerzo móvil se dobla y no puede girar 360 grados, por lo que es necesario utilizar un manguito de rosca positiva y negativa (bidireccional).
| Diámetro de la Barra mm | Diámetro Exterior (mm) | Longitud (mm) | ||
| Nivel de Resistencia de Barra ≤400 | Nivel de Resistencia de Barra 500 | Nivel de Resistencia de Barra ≤400 | Nivel de Resistencia de Barra 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |

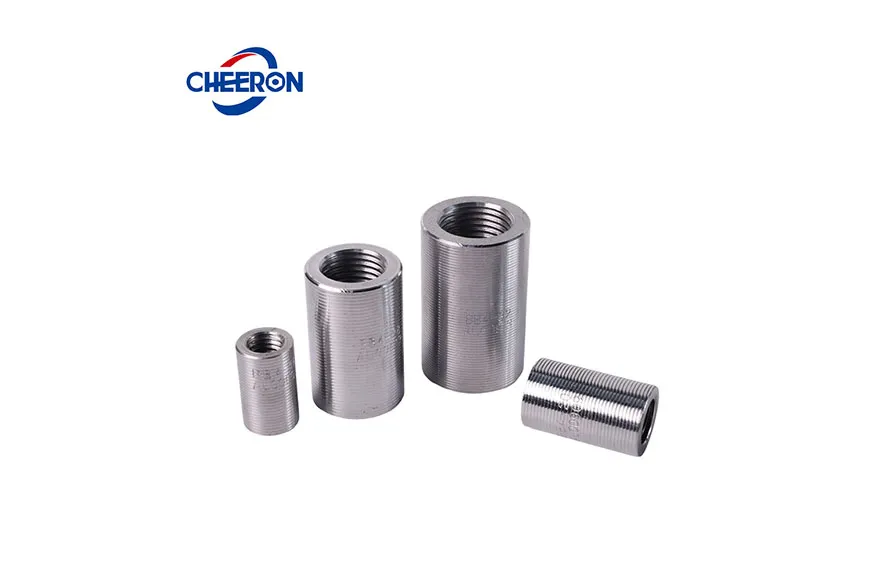

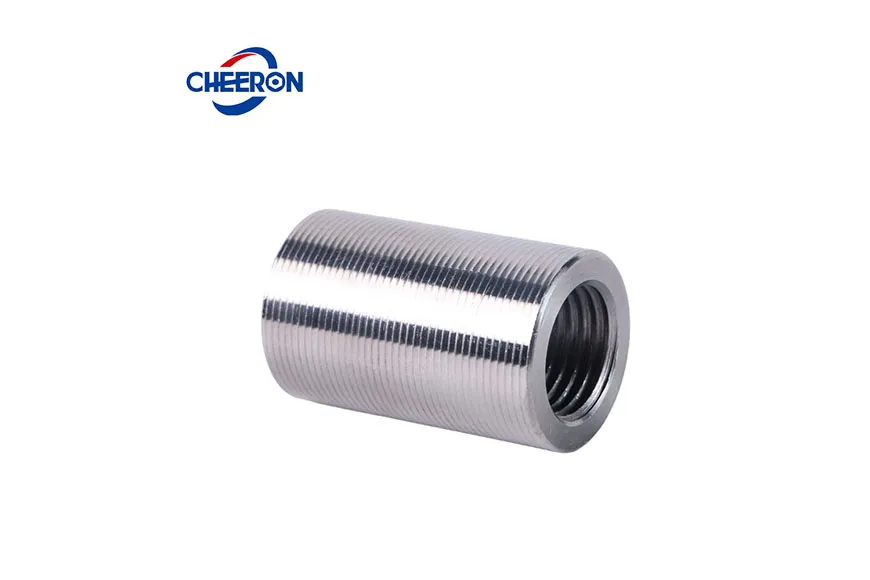

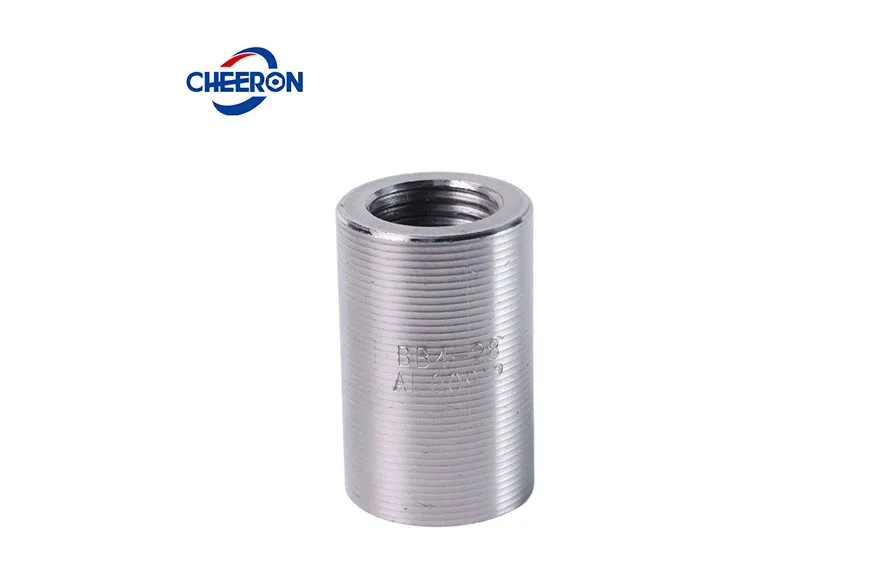

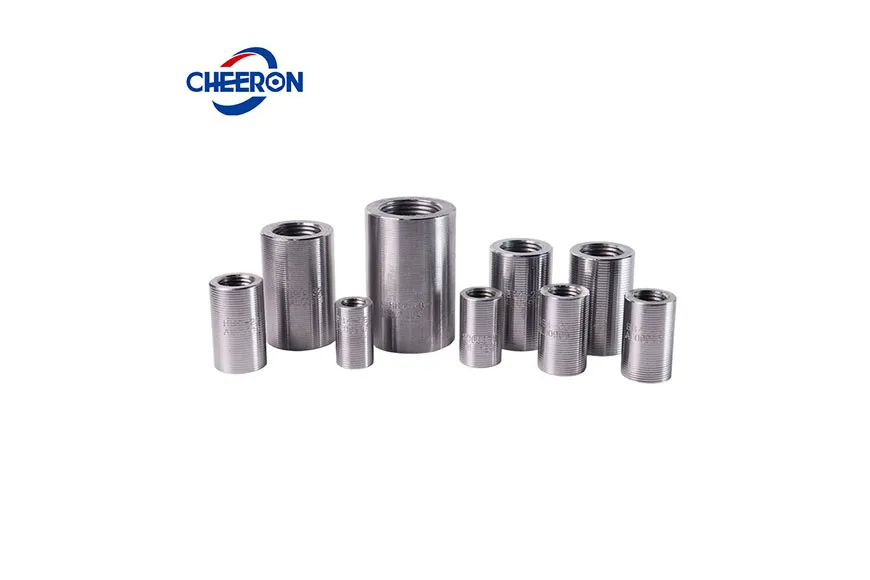

El acoplador posicional de rosca izquierda-derecha puede conectar barras de refuerzo de alta resistencia HRB, TMT y otras, de 12 a 50 mm (#4 a #14), en vertical, horizontal o en cualquier ángulo de inclinación en obra.
La resistencia a la tracción es mayor, alcanzando la del material base de la barra de refuerzo. Se realizaron ensayos de tracción bidireccional en la conexión de barras de refuerzo con rosca positiva y negativa, y se agregaron pruebas de rendimiento a fatiga. Todos los resultados fueron satisfactorios.
Método de construcción: Primero, procese los dos extremos de las barras de refuerzo para que tengan roscas positivas y negativas respectivamente. Atornille el manguito en el extremo de rosca positiva de la barra de refuerzo con 2-3 hilos. Luego, alinee las barras de refuerzo a conectar con el extremo del manguito de rosca negativa y gire el manguito hacia atrás con 1-2 hilos. En este punto, ambos lados de la barra de refuerzo roscada están enroscados con 1-2 hilos. Finalmente, use una llave para barras de refuerzo para girar el manguito y completar la instalación.
Aplicación: Se utiliza para la conexión de barras de refuerzo donde un extremo de la barra no puede girar pero puede moverse axialmente, como la conexión entre el extremo de una viga y la parte superior de la viga. Se debe seleccionar un manguito de conexión para barras de refuerzo con roscas positivas y negativas.

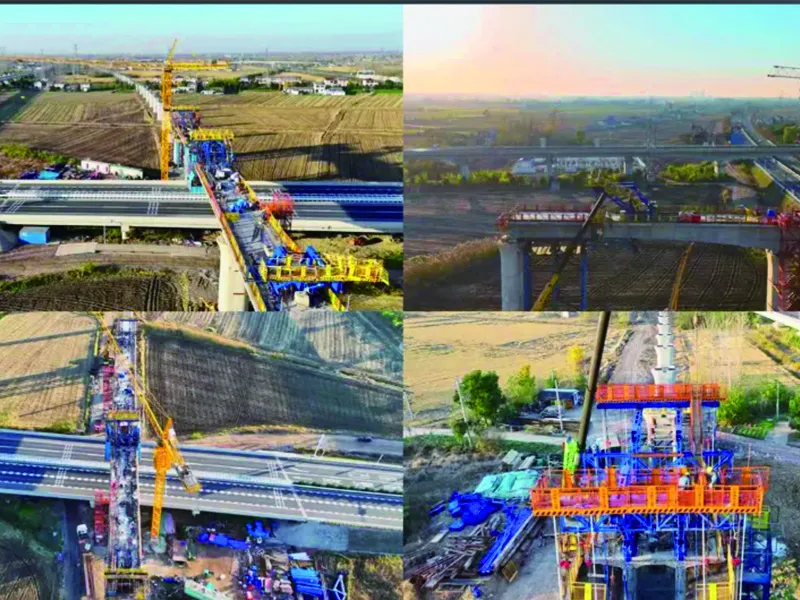

El diámetro principal del refuerzo de los pilares de puentes ferroviarios de alta velocidad suele ser de Φ28mm a Φ40mm. El atornillado bidireccional del refuerzo se logra mediante el uso de manguitos de alambre positivos y negativos, evitando el problema de girar el refuerzo con los manguitos de alambre simple tradicionales (especialmente adecuado para situaciones en las que el refuerzo en el extremo fijo no puede girarse).

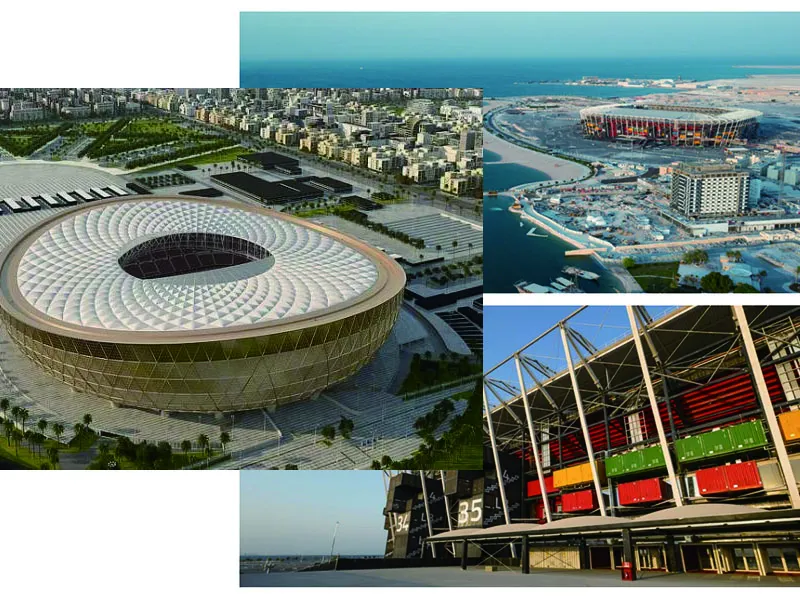

La conexión por manguito de barras de acero es un eslabón clave en la construcción de edificios de gran altura, ya que afecta directamente el comportamiento sísmico y la capacidad de carga de la estructura. Miles de toneladas de barras de acero soportan cargas gravitacionales enormes. Las conexiones deben igualar las propiedades mecánicas de barras de acero de diferentes diámetros para evitar la formación de puntos débiles.
En el proyecto, el sistema de manguito de rosca directa e inversa se utiliza comúnmente para manejar barras de acero de diferentes diámetros y entornos extremos.
