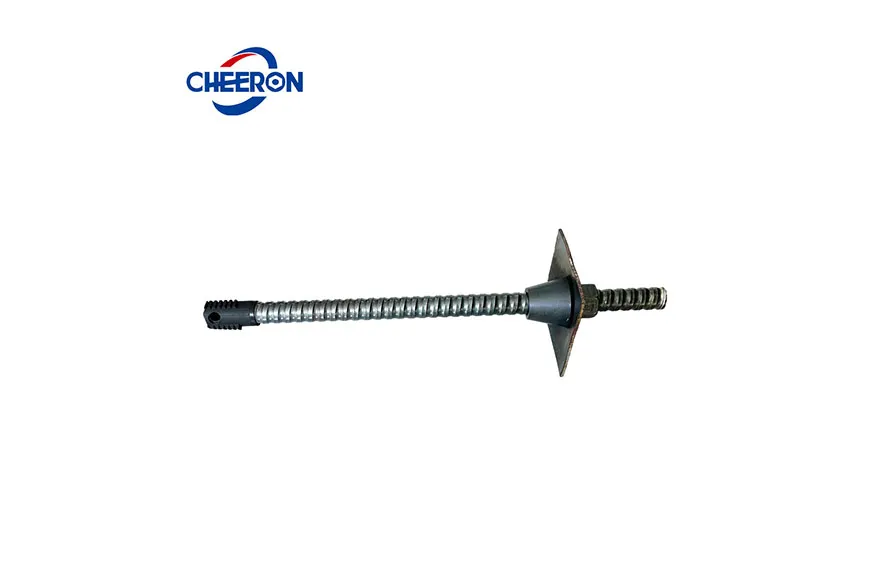

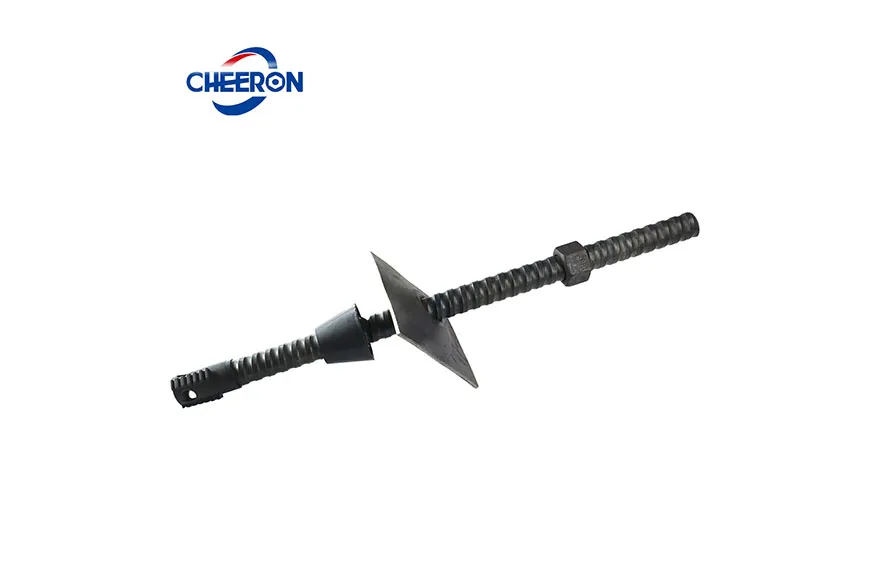

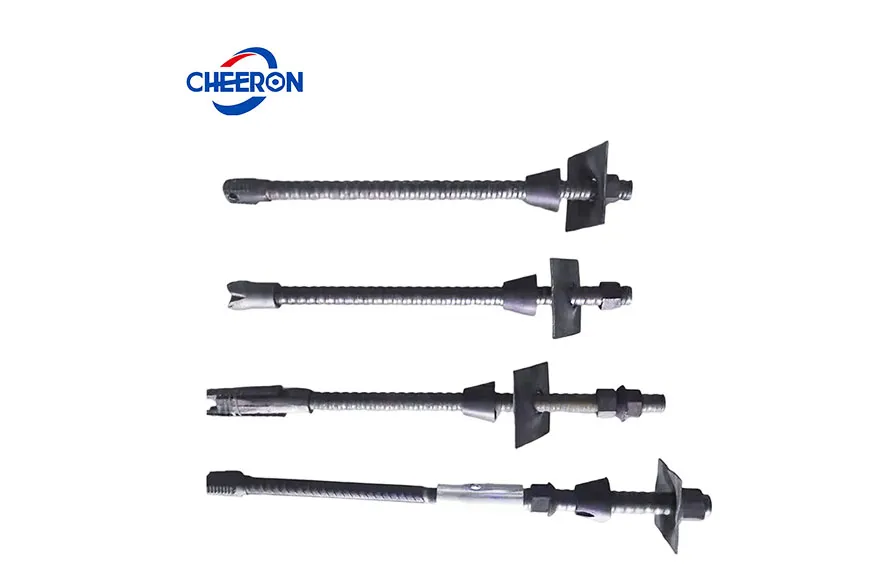

El perno de roca inyectado común es un tipo de perno de anclaje que utiliza una tubería de acero totalmente roscada como cuerpo de varilla, y los materiales de anclaje se rellenan en los orificios de anclaje y en el interior del tubo de anclaje. Los anclajes de roca inyectados pertenecen al refuerzo pasivo, lo que permite que la estructura reforzada tenga una deformación adecuada. Los anclajes de roca inyectados se han aplicado con éxito en proyectos de anclaje geotécnico como construcción de túneles, tratamiento de taludes, protección de muros de cimentación y minería, logrando buenos beneficios económicos.
 | |||||||
| Especificación | Diámetro | Espesor | Límite Elástico | Resistencia a la Tracción | Fuerza de Fluencia | Fuerza Máxima | Alargamiento tras Rotura |
| 25×5 | 25 mm | 5 mm | 325 MPa | 490 MPa | ≥102 kN | ≥153 kN | ≥21% |
| 25×7 | 25 mm | 7 mm | ≥128 kN | ≥193 kN | |||
| 28×5.5 | 28 mm | 5.5 mm | ≥126 kN | ≥190 kN | |||
| 32×6 | 32 mm | 6 mm | ≥159 kN | ≥240 kN | |||

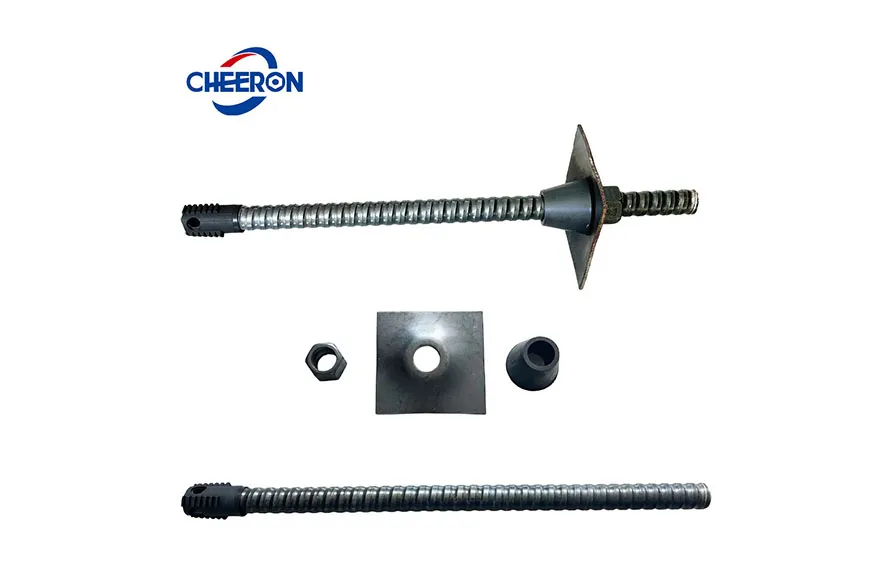

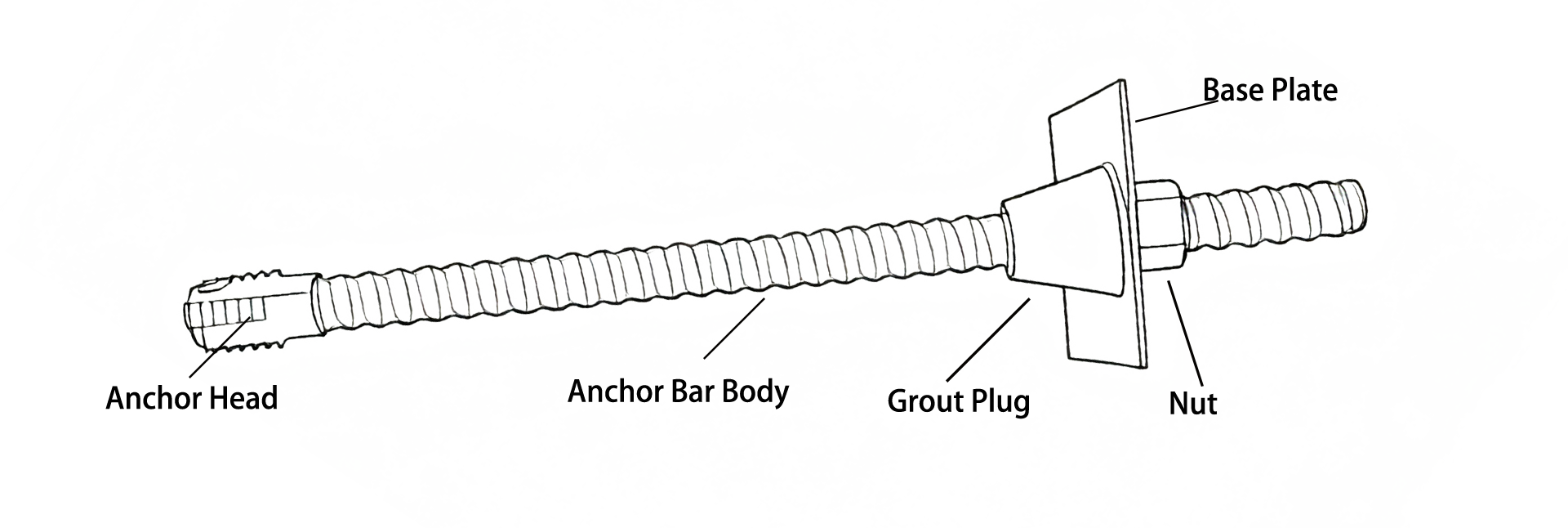

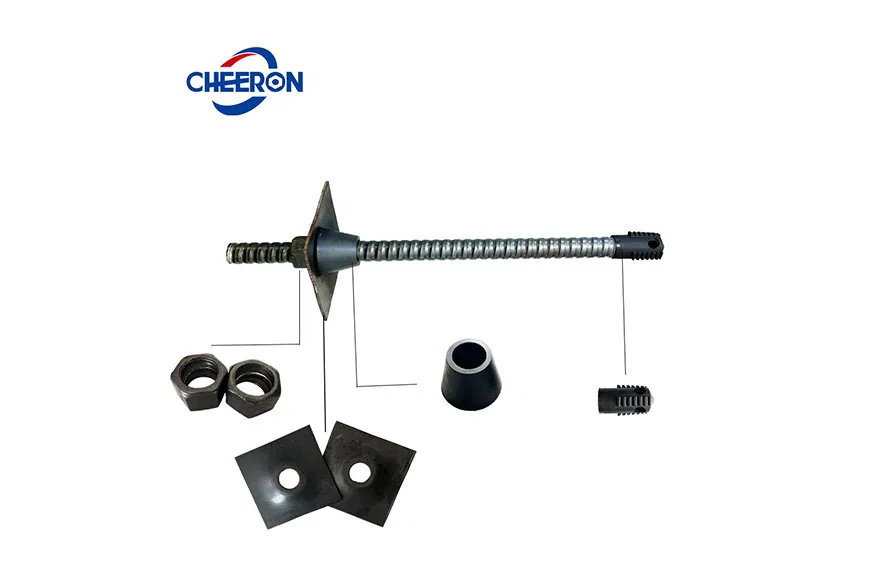

El cuerpo de un perno de anclaje hueco común está compuesto por un tubo de acero de alta resistencia hueco con roscas estándar en la superficie del perno de roca inyectado, un tapón de inyección, una placa de respaldo y una tuerca hexagonal.
El vástago del perno de anclaje está laminado a partir de tubos de acero 45c y 37MnSi. En comparación con los pernos de anclaje de acero reforzado, los pernos de anclaje huecos tienen una resistencia al corte y a la flexión más fuerte bajo la misma resistencia. El vástago tiene una estructura hueca y puede usarse como tubo de inyección o tubo de escape, evitando la pérdida de mortero causada por la extracción de los tubos de inyección tradicionales.
El perno de roca inyectado adopta roscas continuas que coinciden con la tuerca, con un paso de 8 mm a 13 mm y una altura de rosca de 1,5 mm a 2 mm. La velocidad de instalación de la tuerca es más rápida, y los anclajes de roca inyectados pueden evitar el problema de no poder apretar debido a la colisión de las roscas. Los anclajes de roca inyectados también son convenientes para instalar arandelas y tuercas.
El perno de anclaje hueco común está equipado con un tope y una cabeza de anclaje de plástico, que está procesada a partir de plástico libre de contaminación y resistente a la corrosión. El perno inyectado puede hacer que el vástago del perno sea más neutral en el orificio de perforación, mejorando así su capacidad anticorrosión y la fuerza de anclaje del perno de anclaje.
Las barras de anclaje huecas para inyección pertenecen a barras de anclaje de soporte pasivo. La inyección a presión de las barras de anclaje a través de los vástagos huecos puede formar rápidamente fuerzas de soporte y controlar la estabilidad de las rocas circundantes.

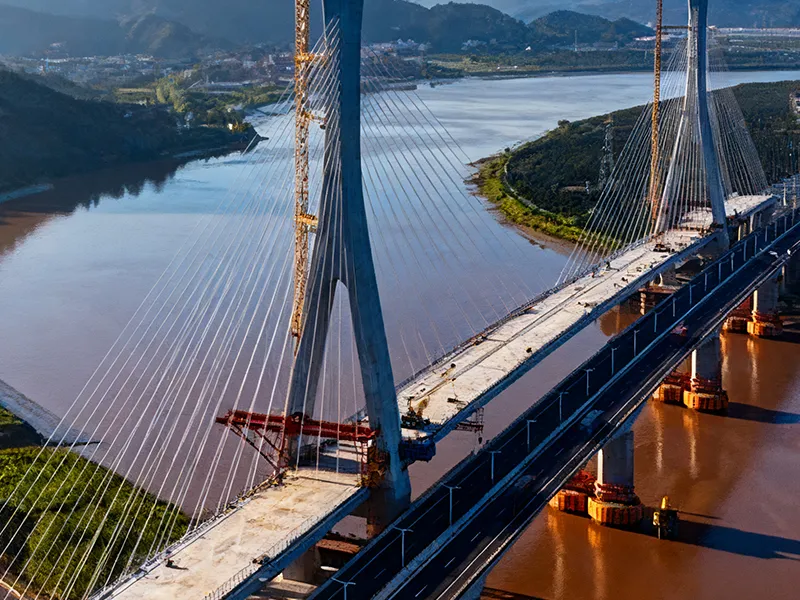

Puede utilizarse en proyectos de refuerzo de macizos rocosos donde los requisitos de control de desplazamiento después de la excavación del estrato no sean estrictos.
Se utiliza para soporte en proyectos subterráneos y se puede usar para instalar varillas de anclaje más largas en espacios estrechos.
La lechada está completa y puede lograr una inyección a presión, lo que mejora la calidad del proyecto.
