Especificaciones de diseño para acopladores de barras de refuerzo - Tamaño y materiales

Índice [Ocultar]

    Los conectores de barras de refuerzo, también conocidos como sistemas de empalmes mecánicos, desempeñan un papel vital en las estructuras modernas de hormigón armado. Si bien se utilizan ampliamente en proyectos de infraestructura y edificación, cabe señalar que actualmente no existe un estándar de diseño global unificado.



    No existen especificaciones de diseño uniformes para los conectores de barras de refuerzo


    Diferentes países utilizan diferentes estándares


    • ASTM-Estados Unidos

    • BS-Europa

    • GB-China

    • GOST-Rusia

    • IS-India, etc.


    Estos estándares suelen centrarse más en los requisitos de rendimiento que en especificar diseños estructurales precisos. Esto proporciona flexibilidad, pero también genera inconsistencias en los estándares entre los diferentes fabricantes de acopladores de barras de refuerzo




    Aunque las dimensiones y especificaciones no son uniformes, la naturaleza especial de los conectores de barras de refuerzo — al servicio de las barras de refuerzo — significa que están inherentemente vinculados a las dimensiones y al rendimiento de la barra de refuerzo.


    Este artículo abordará el problema desde la perspectiva de la barra de refuerzo, detallando las dimensiones y especificaciones de diseño de los conectores de barras de refuerzo. Estos factores deben evaluarse cuidadosamente antes de personalizar los conectores de barras de refuerzo para seleccionar el sistema de conexión de barras más adecuado para cada proyecto.



    Especificaciones de diseño de los conectores de barras de refuerzo

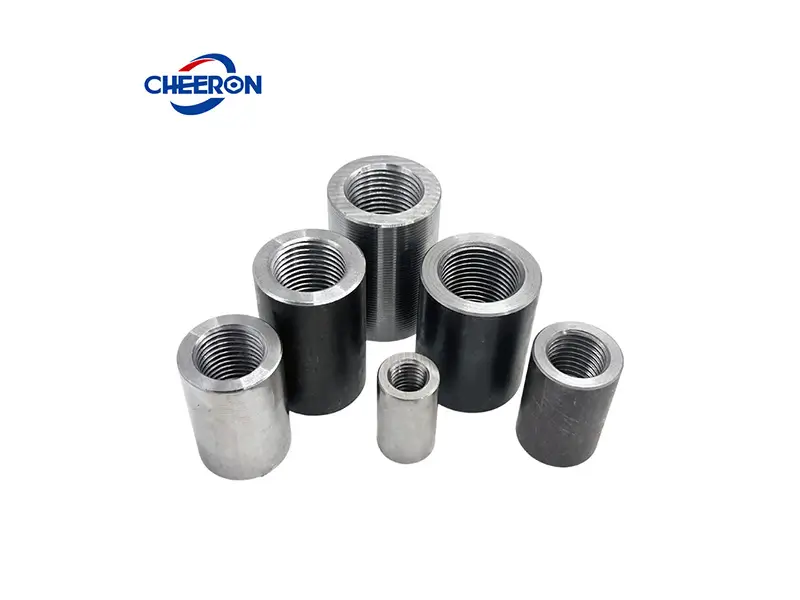

    Factores clave de diseño del acoplador de barras de refuerzo Cheeron

    Las dimensiones adecuadas aseguran que la unión alcance una resistencia igual o superior a la de la barra de refuerzo madre.


    • Diseño del diámetro: diámetro exterior e interior, utilizado para garantizar la resistencia y la transferencia de carga


    • Longitud, para asegurar un acoplamiento adecuado


    • Diseño de la rosca interior: paso, perfil de rosca, precisión de la rosca


    • Selección del material








    Factores que influyen en el diseño del conector

    Las dimensiones de los conectores de barras de refuerzo deben coincidir con el diámetro y el grado de la barra de refuerzo. Actualmente, las especificaciones de las barras de refuerzo en el mercado son bastante complejas. Tomando como ejemplo las especificaciones de barras de refuerzo estadounidenses:



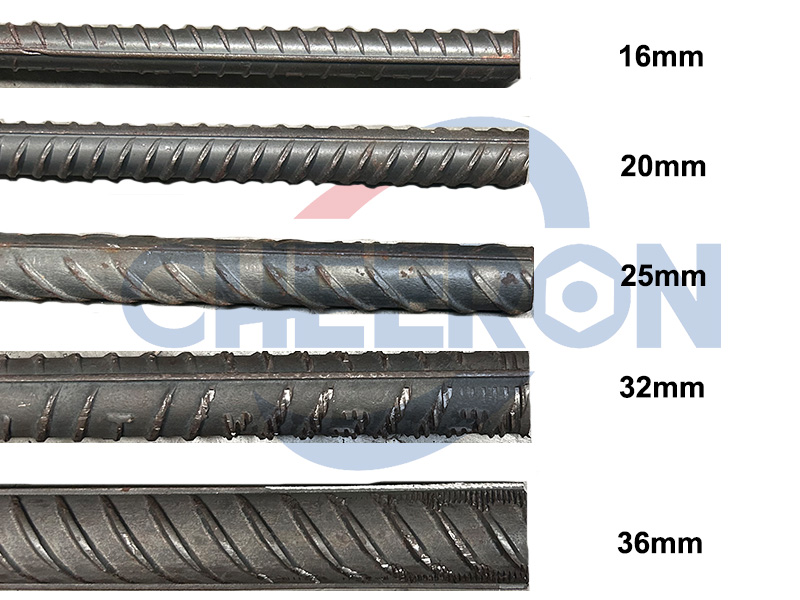

    1. Comprensión de los diámetros de las barras de refuerzo


    En el estándar estadounidense (ASTM), el diámetro de las barras de refuerzo se indica con un "#" seguido de un número, como #3, #4, #5, etc. Este sistema de numeración se conoce comúnmente como "Número de tamaño de barra", que corresponde al diámetro nominal de la barra de refuerzo, en pulgadas.

    TamañoDN (pulgadas)DN (milímetros)
    #3
    0.3759.5
    #4
    0.50012.7
    #5
    0.625
    15.9
    #60.75019.1
    #70.87522.2
    #81.00025.4
    #91.12828.7
    #101.27032.3
    #111.41035.8
    #141.69343.0
    #182.25757.3



    Barras de refuerzo de diámetro pequeño:


    Principalmente #3 y #4 (9-12 mm), se utilizan típicamente para estribos, barras de distribución y otros refuerzos estructurales.



    Barras de refuerzo de diámetro mediano y grande:



    Principalmente #5-#14 (15-43 mm), utilizadas en vigas principales, columnas, muros de corte y otros componentes de carga principales.



    Barras de refuerzo de diámetro extra grande:


    Barras de refuerzo con un diámetro de 50 mm o más, como las barras de acero #18, se utilizan principalmente en edificios de gran altura, grandes puentes y otras estructuras con requisitos de capacidad de carga particularmente altos.








    2. Comprensión de la resistencia/grado de la barra de refuerzo



    Entonces, ¿es suficiente conocer el diámetro de la barra de refuerzo? No, también necesitamos conocer su resistencia.


    En el estándar estadounidense (ASTM), los grados de resistencia de las barras de refuerzo se dividen principalmente en los siguientes grados de uso común, definidos principalmente por el límite elástico.


    • Grado 60: Límite elástico de 60 ksi (aproximadamente 420 MPa)


    • Grado 80: Límite elástico de 80 ksi (aproximadamente 550 MPa)


    • Grado 100: Límite elástico de 100 ksi (aproximadamente 690 MPa)


    • Grado 120: Límite elástico de 120 ksi (aproximadamente 830 MPa)


    Límites elásticos similares permiten establecer relaciones correspondientes entre diferentes tipos de barras de refuerzo:


    El estándar estadounidense ASTM Grado 60 corresponde a la barra TMT de la India (Fe500), la barra HRB de China (HRB400E), la B500B del Reino Unido y la DIN 488 de Alemania, entre otras.


    El diseño del conector de barras de refuerzo debe cumplir con los requisitos de límite elástico de la conexión de barras correspondiente.




    3. Comprensión del acoplador mecánico Tipo 1 y Tipo 2



    A nivel internacional, los conectores de barras de refuerzo se clasifican en dos tipos según el estándar del American Concrete Institute (ACI 318): conectores de barras de refuerzo Tipo 1 y conectores de barras de refuerzo Tipo 2.



    1. Acoplador de barras de refuerzo Tipo 1

    Los conectores de barras de refuerzo Tipo 1 deben alcanzar al menos el 125% del límite elástico de la barra de refuerzo en condiciones de tracción.
