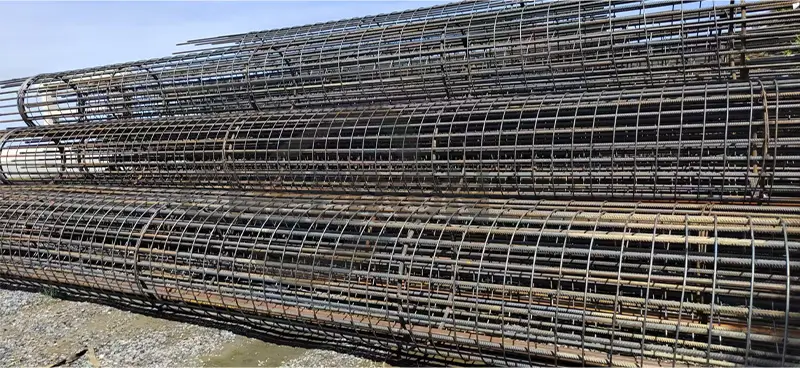

Una barra de refuerzo individual generalmente mide como máximo entre 10 y 20 metros de largo. Dado que edificios, puentes y otras estructuras a gran escala pueden abarcar cientos de metros, es esencial conectar estas barras de extremo a extremo (empalmes de barras de refuerzo) para formar jaulas de refuerzo continuas.
Sin duda, los empalmes de barras de refuerzo son un elemento crucial para garantizar la continuidad del acero de refuerzo en la construcción de edificios, afectando directamente la resistencia general, la durabilidad y la seguridad de una edificación.
Este artículo ofrece un análisis en profundidad sobre la importancia de los empalmes de barras de refuerzo y las precauciones constructivas desde la perspectiva de la continuidad del acero de refuerzo.

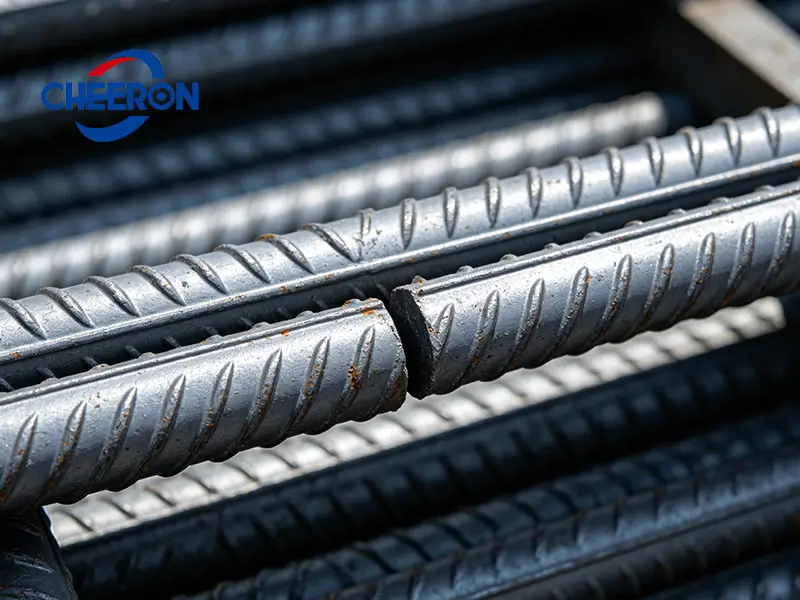

El empalme de barras de refuerzo es un método estructural utilizado para conectar de manera fiable dos o más barras cuando la longitud de la barra es insuficiente o los requisitos de construcción lo exigen.
En pocas palabras, un empalme de barra de refuerzo conecta dos barras en una sola barra continua y capaz de soportar carga.
Por lo tanto, sin empalmes de barras de refuerzo de alta calidad, incluso la barra más gruesa no puede ejercer toda su capacidad de carga.
Los tipos comunes de empalmes de barras de refuerzo incluyen empalmes por solape, empalmes soldados y conexiones mecánicas. Entre los tres tipos de empalmes, las conexiones mecánicas ofrecen el mejor rendimiento.
Dos barras de refuerzo a conectar se superponen hasta una cierta longitud y se atan con alambre de acero para conectarlas, confiando en la fuerza de adherencia del hormigón para transferir la fuerza entre las barras.
La soldadura se presenta en muchas formas, pero el método principal consiste en soldar por fusión los extremos de dos barras de refuerzo.
Existen muchos tipos y diversos métodos de conexión, como conectores por engaste, acopladores roscados y conectores de perno...
Muchos trabajadores del acero de refuerzo tienen preguntas como estas:
¿Por qué los amarres de las barras de refuerzo deben tener una cierta longitud de solape? ¿No puede ser más corta?
¿Por qué es necesario apretar los conectores de barras de refuerzo? ¿Pueden estar ligeramente flojos?
Y, ¿no es cierto que la estructura seguirá siendo muy robusta al final, ya que todo está relleno de hormigón?
Estos pensamientos apuntan a dos cuestiones:
Incluso cuando las juntas de las barras de refuerzo no están perfectamente firmes, la colocación del hormigón puede mantener la continuidad estructural de los componentes generales del edificio, indicando que el proyecto sigue siendo muy seguro.
Respuesta: No, porque la tensión de tracción que soporta el acero de refuerzo es mucho mayor que la del hormigón.
La tensión de tracción en el refuerzo en su límite elástico es mucho mayor que la tensión de tracción en el hormigón cuando se produce el agrietamiento. Es decir, para que la barra de refuerzo alcance su resistencia a la tracción en el límite elástico, la sección de hormigón ya debe haberse agrietado. Esto constituye una suposición básica en el diseño de la capacidad de carga última de elementos de hormigón armado.
La tensión de tracción que soportan las barras de acero es mucho mayor que la del hormigón. Por lo tanto, no se puede entender simplemente que el hormigón pueda soportar la insuficiencia de las juntas de las barras de acero.
Una longitud de solape más corta y un par de apriete incorrecto reducirán significativamente la transferencia efectiva de la tensión de tracción en el empalme de la barra de refuerzo, comprometiendo así la continuidad del refuerzo en el proyecto de construcción.
Respuesta: Importante, porque la continuidad del acero de refuerzo afecta la continuidad de los componentes del edificio.
Dado que la capacidad última de tracción de un edificio depende principalmente del refuerzo, la continuidad y el anclaje del acero de refuerzo (¿qué es el anclaje del acero de refuerzo?) son factores cruciales para la continuidad de los componentes del edificio.
En el diseño sísmico, las juntas de las barras de refuerzo son puntos débiles en la estructura, con una resistencia inferior a la de toda la barra.
La capacidad de carga de los edificios depende principalmente del esqueleto de acero de refuerzo para transferir fuerzas. Si las conexiones en las juntas de las barras de refuerzo no son seguras, puede ocurrir fácilmente una concentración de tensiones, lo que lleva a grietas o incluso a fallos estructurales locales.
En proyectos a gran escala como edificios de gran altura, puentes y túneles, el rendimiento a tracción y compresión de las juntas de barras de refuerzo determina directamente la estabilidad general de la estructura.
En comparación con una barra de refuerzo única y continua, cualquier forma de conexión de barras debilitará su capacidad de carga. Por lo tanto, el principio básico del empalme de barras de refuerzo es:
Es necesario evitar concentrar todas las juntas en la misma sección transversal. Idealmente, los empalmes deben estar escalonados para evitar una rotura simultánea durante un terremoto.
Por ejemplo, si se coloca una junta cada dos barras en una columna, la tasa de juntas es del 50%, mientras que si todas las juntas están ubicadas en la misma posición, la tasa de juntas es del 100%. Vea el diagrama a continuación.
como las zonas reforzadas con estribos en los extremos de columnas y vigas.
Comprenda los problemas para instalar conectores de barras de refuerzo.
Zonas sísmicas: Se requieren juntas mecánicas de alta ductilidad para absorber energía;
Entornos marinos o corrosivos: Se requieren acopladores mejorados resistentes a la corrosión para garantizar la durabilidad a largo plazo.
Proyectos de construcción rápida: Priorizar tecnologías de conexión rápida como manguitos roscados rectos.
Los empalmes de barras de refuerzo, que representan puntos débiles en la continuidad de las barras de refuerzo, son cruciales para la integridad estructural a largo plazo de los edificios. Prestar mucha atención a la construcción de juntas de barras de refuerzo, incluyendo ataduras, soldaduras y conexiones mecánicas, es esencial para solidificar verdaderamente la base de la calidad del proyecto y garantizar la seguridad estructural de los componentes de hormigón armado.
