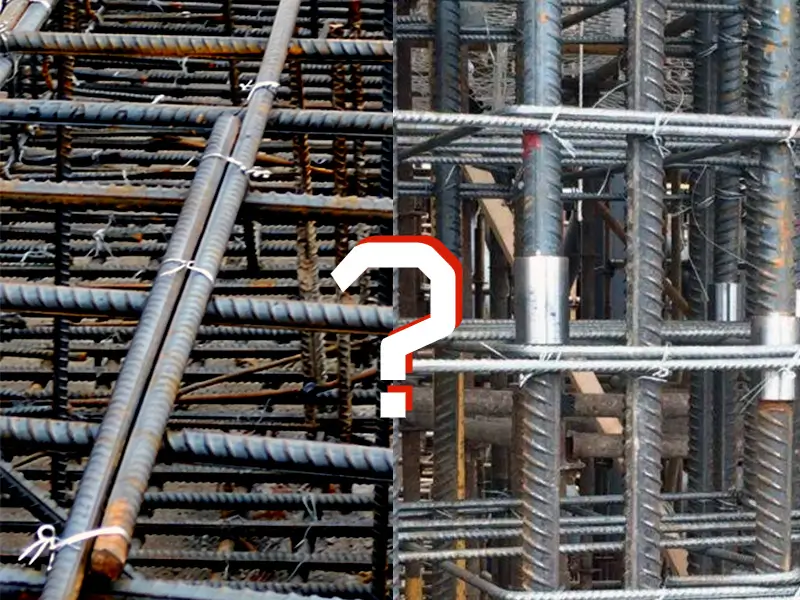

En la construcción de estructuras de hormigón armado, las conexiones de las barras de refuerzo (armaduras) son un factor crítico para garantizar la integridad y seguridad estructural. El empalme por solape (superposición y atado) y los acopladores de barras de refuerzo (empalmes mecánicos) son los dos métodos de conexión más comunes.
Muchos fierreros, al enfrentarse a la unión de barras corrugadas, a menudo piensan que usar acopladores no es más conveniente que el atado por solape: el empalme por solape solo requiere superponer y atar, con menos herramientas, entonces ¿por qué elegir los acopladores aparentemente "complejos"?
De hecho, cada método tiene sus aplicaciones adecuadas. Si bien el empalme por solape es simple, bajo condiciones específicas de construcción, los acopladores demuestran ventajas insustituibles.
A continuación, realizaremos un análisis en profundidad de los pros y los contras de ambos métodos en escenarios constructivos comunes para ayudarle a tomar una decisión informada.

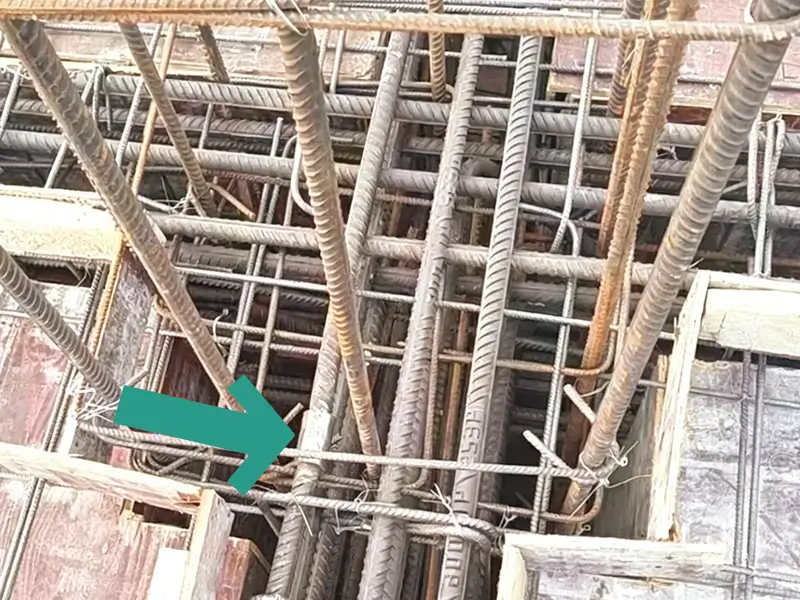

Por ejemplo: uniones columna-viga o zonas de muros de núcleo
En estos casos, los empalmes por solape requieren una longitud de solape larga (normalmente 30-40 veces el diámetro de la barra). Combinado con el proceso de atado del solape, esto ocupa una cantidad significativa de espacio, dificultando la operación de los trabajadores y provocando desalineación de las barras o aflojamiento de las ataduras.
En contraste, la longitud de un acoplador de barras de refuerzo es solo unas pocas veces el diámetro de la barra, lo que permite atornillar o engastar directamente.
Reducir significativamente el espacio requerido
Mejorar la eficiencia constructiva
Evitar el problema de "atasco" en zonas de barras densas
Por ejemplo, edificios ecológicos o proyectos de control de costos.
Los empalmes por solape aumentan la longitud del acero de refuerzo, lo que incrementa el uso real de acero, pudiendo exceder el cuantía de refuerzo de diseño.
Sin embargo, los conectores de barras eliminan la necesidad de solape, logrando una utilización del acero casi del 100%.
Cumplir precisamente los requisitos de control de área y cantidad
Garantizar la resistencia estructural
Evitar el desperdicio de material
La longitud de solape aumenta significativamente con el diámetro de la barra de refuerzo, superando a veces incluso el valor máximo permitido especificado en el código. Esto conlleva un aumento de la dificultad constructiva y mayores riesgos de calidad.

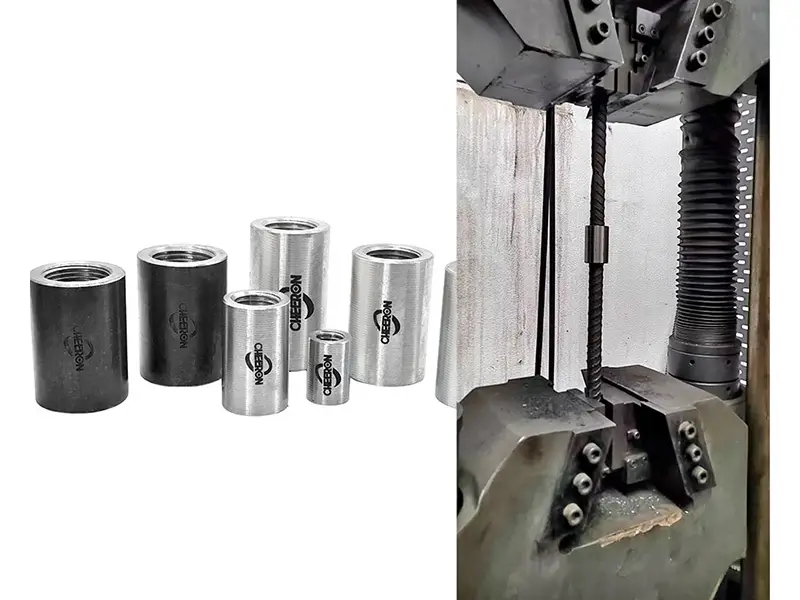

Sin embargo, los conectores de barras de refuerzo no están limitados por el diámetro. Estos proyectos de ingeniería logran una conexión de resistencia uniforme mediante manguitos de barra de alta resistencia.
Proporcionar propiedades mecánicas más estables
Rendimiento sísmico superior

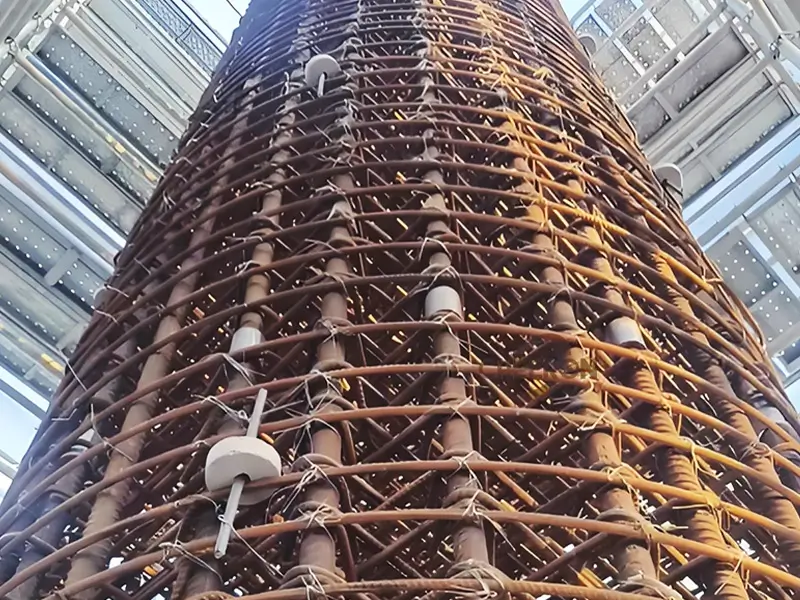

Por lo tanto, son particularmente adecuados para conectar barras principales en puentes, túneles o edificios de gran altura.
Esto se debe a que la longitud de solape requerida varía según el diámetro de la barra de refuerzo.
Por ejemplo, las barras de menor diámetro requieren longitudes de solape más cortas, mientras que las de mayor diámetro requieren longitudes de solape más largas.

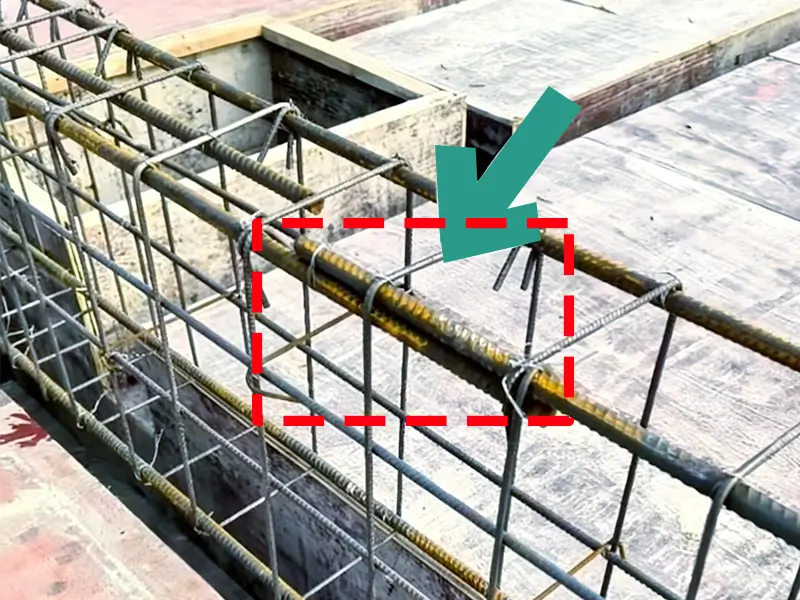

Si la longitud de solape requerida no cumple con los requisitos del código, el solape forzado puede crear riesgos de seguridad.
En tales casos, los conectores de barras resuelven fácilmente el problema.
Primero, simplemente corte la barra a la longitud adecuada,
Luego instale el manguito.
Esto evita retrabajos o modificaciones estructurales.
Por ejemplo, el vertido segmentado o la renovación de edificios superaltos
Es difícil reservar una longitud de solape suficiente para las barras en etapas posteriores.
Los conectores pueden preinstalarse o conectarse directamente después.
Admitir un método constructivo flexible de "verter primero, conectar después"
Reducir significativamente el plazo de construcción
Reducir el tiempo de soporte del encofrado
Como se muestra arriba, los acopladores son aplicables a casi todos los escenarios especiales comunes, y hay muy pocas situaciones en las que "los empalmes por solape son adecuados pero los acopladores no".
| Método de conexión | Diámetro de barra aplicable | Resistencia de la unión | Consumo de acero | Operación | Costo |
| Empalme por solape | Diámetro pequeño | Normal | Mayor | Simple | Menor |
| Empalme con acoplador | Todos los diámetros | Alta | Menor | Normal | Medio |

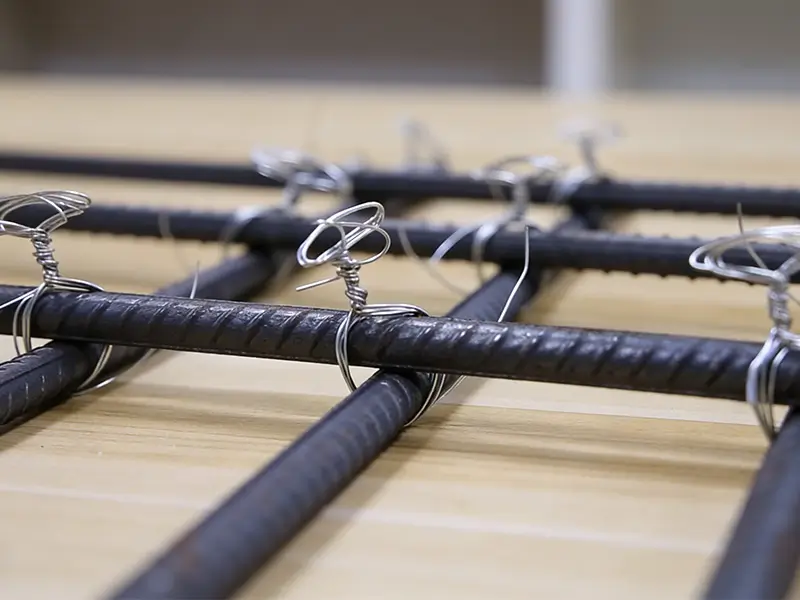

No se necesitan manguitos ni equipos especiales, y los trabajadores en obra pueden realizarlos, lo que los hace especialmente adecuados para edificios civiles ordinarios con presupuestos ajustados, espacio amplio y barras largas de diámetro pequeño.
Si las condiciones del proyecto permiten empalmes por solape, la mayoría de los proyectos seguirán priorizándolos para controlar los costos generales.
Por supuesto, la inversión inicial en conectores es ligeramente mayor, pero desde una perspectiva de ciclo de vida, el resultado es exactamente el opuesto.
El aumento en la velocidad de construcción, la garantía de calidad y el ahorro de material que aportan los acopladores a menudo resultan en beneficios generales más altos.
