Entre los muchos métodos de empalme de barras de refuerzo, los conectores mecánicos (acopladores de barras) son ampliamente utilizados debido a su alta eficiencia, fiabilidad y economía.
Como uno de los factores críticos que afectan la seguridad estructural, seleccionar el conector de barras adecuado puede crear estructuras más resistentes, acelerar los plazos de construcción y reducir los costos a largo plazo, lo cual es esencial para el éxito de los edificios modernos.
En este artículo, explicaremos en detalle cómo elegir el acoplador de barras adecuado.
Los diferentes métodos de conexión de barras de acero tienen sus propias ventajas y desventajas en términos de resistencia, ductilidad, comportamiento sísmico, velocidad de construcción y economía. Por lo tanto, la selección y optimización deben basarse en las condiciones reales de construcción.
Los empalmes mecánicos incluyen principalmente tres tipos:

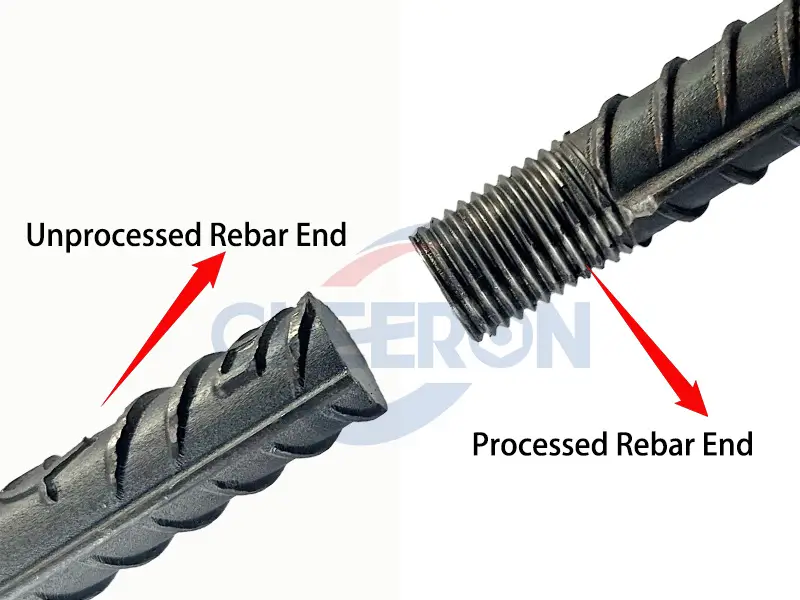

1. Extremos de barra sin procesar
2. Extremos de barra procesados
3. Uniones de barra compuestas
A continuación, se detallarán las características y aplicaciones de estos métodos de empalme de barras de refuerzo.

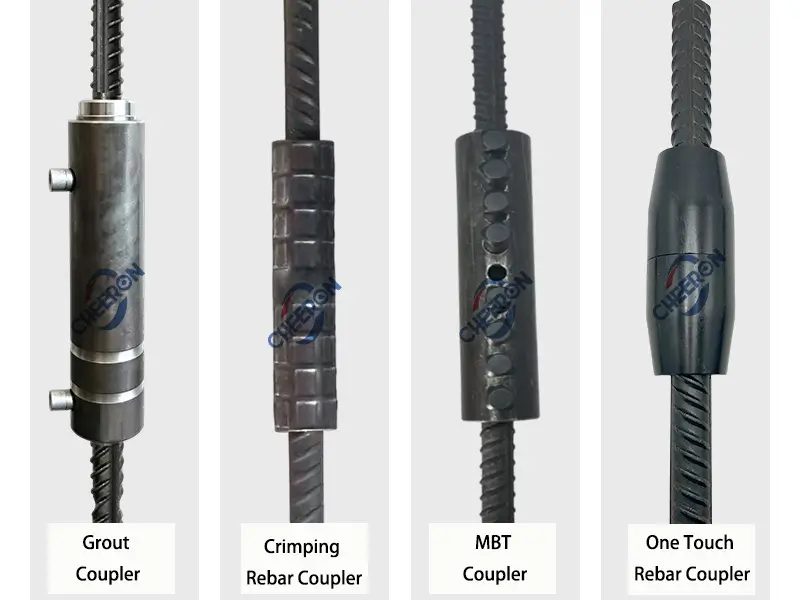

Los acopladores de pernos de corte utilizan la precarga de los pernos para conectar firmemente la barra de refuerzo al manguito de la barra.
Ideal para ubicaciones fijas, espacios reducidos o mantenimiento donde no es posible la rotación.
Los empalmes de barras inyectan mortero en el manguito, creando una conexión integrada entre la barra y el manguito.
Ideal para uniones de hormigón prefabricado o para conectar componentes prefabricados con componentes colados in situ.
Los acopladores de barras utilizan una prensa hidráulica para comprimir la barra y el manguito, logrando una conexión firme.
Adecuado para áreas de servicio pesado o con requisitos especiales de resistencia sísmica.
El acoplador de 1 toque utiliza un dispositivo de auto-bloqueo para asegurar la barra, permitiendo una conexión rápida de extremo a extremo.
Adecuado para proyectos con plazos ajustados.

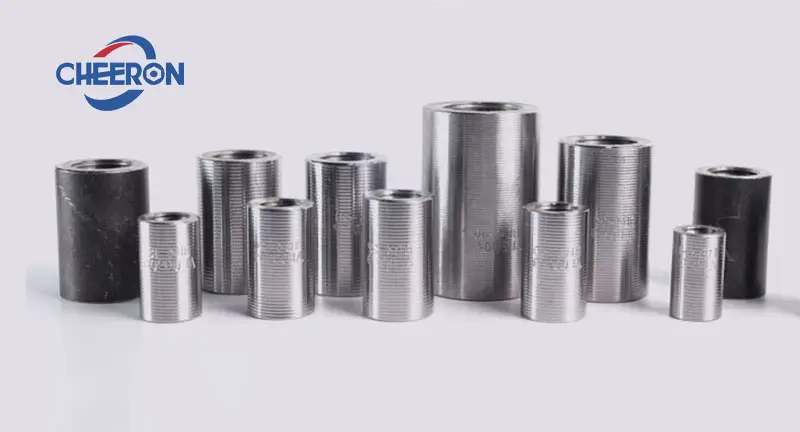

Acopladores de rosca cónica, acopladores de forja y acopladores de rosca recta.
Estos métodos de conexión requieren un procesamiento específico de los extremos de las barras de refuerzo, como corte, recalcado y laminado, para formar una estructura de conexión específica.
logran una conexión roscada de las barras de refuerzo mediante una estructura de rosca cónica.
logran una conexión roscada con un manguito mediante el recalcado y corte de los extremos de la barra para formar roscas rectas.
utilizan un proceso de laminado para formar roscas rectas en los extremos de la barra.
Estos acopladores roscados son ideales para columnas, paredes y barras verticales en edificios de media y alta altura, ya que la planificación previa permite el preprocesamiento en fábrica, equilibrando economía y seguridad, lo que los hace funcionar excelentemente en aplicaciones prácticas.

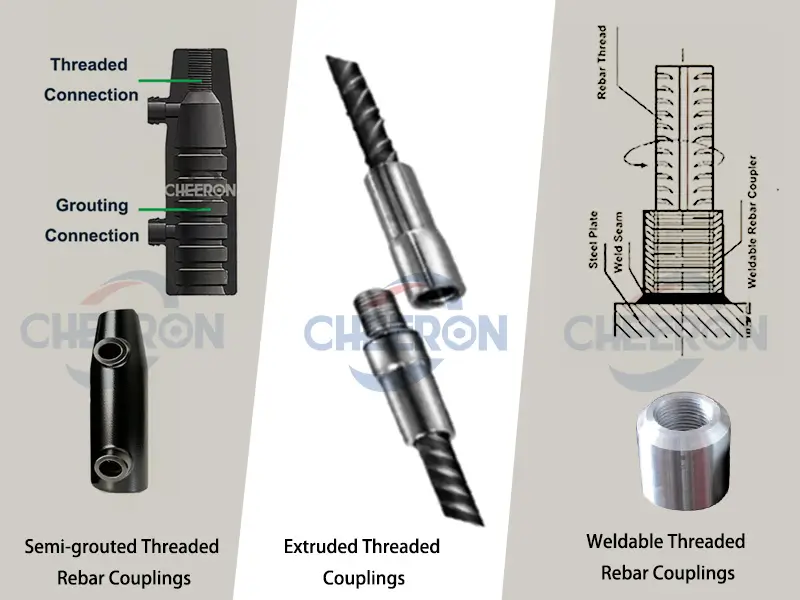

Los acopladores compuestos combinan dos o más métodos de conexión para lograr mejores resultados de conexión. Las uniones compuestas comunes incluyen los acoplamientos de barra roscados semi-rellenos de mortero, los acoplamientos roscados semi-extruidos y los acoplamientos roscados semi-soldados.
Combinan las ventajas de las conexiones roscadas y rellenas de mortero. Al inyectar mortero en el manguito, se mejora la resistencia y fiabilidad de la conexión.
A menudo se utilizan en proyectos de viviendas prefabricadas.
Combinan la extrusión del manguito y las conexiones roscadas. Mediante la doble acción de la deformación por extrusión y el engranaje de la rosca, se logra una conexión firme de la barra.
A menudo se utilizan en la continuación de edificios existentes.
Utilizan tecnología de soldadura para soldar el manguito a una placa de acero. El otro extremo del manguito logra una conexión firme con la barra a través de una conexión roscada.
A menudo se utilizan en proyectos de estructuras de acero.
Por lo tanto, al seleccionar un método de conexión mecánica para barras de refuerzo, es necesario considerar integralmente los requisitos específicos del proyecto, las condiciones de construcción y las propiedades del material.
Cuando los extremos de las barras se roscan previamente en el taller de fabricación, el precio unitario es más bajo. Sin embargo, requieren una cuidadosa planificación anticipada.
Los acopladores de pernos de corte (Acopladores MBT) tienen un precio unitario más alto, típicamente un 20-50% más que los tipos roscados, debido a su estructura simple. No obstante, pueden ahorrar significativamente en mano de obra y tiempo de instalación, ya que no se necesita preparación de los extremos de la barra.
Los acopladores de manguito rellenos de mortero se encuentran en el rango de precio medio. Si bien agregan el costo del material de mortero de alta resistencia, son altamente efectivos para mejorar la eficiencia de la construcción prefabricada.
Los acopladores extruidos (conformados en frío) requieren inversión en equipos de prensa hidráulica, pero ofrecen un rendimiento excelente y alta eficiencia.
Los acopladores de conexión rápida tienden a tener costos más altos y una relación costo-beneficio más débil, pero su velocidad de instalación extremadamente rápida puede reducir notablemente el tiempo total de construcción del proyecto.
Los acopladores compuestos generalmente se sitúan entre los diferentes métodos de conexión, combinando la economía de los sistemas roscados con factores de costo adicionales de soldadura, mortero, extrusión o pernos.
| Tipos de acopladores de barras | Dificultad de instalación | Procesamiento de barras | Características | Velocidad de construcción | Economía | Uso |
Acopl
